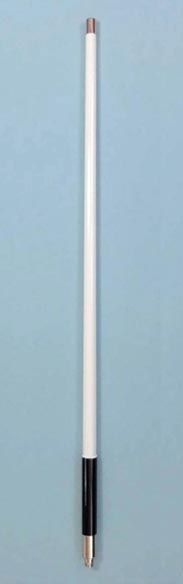

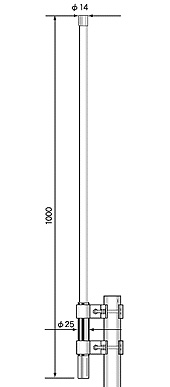

ビス固定のアンテナです。ブラケットに、φ4の取り付け穴あり。
アンテナ自体にラジアルを有しておりλ/2で働きます。
マグネット・ビス併用タイプもあります。
1.5D低損失同軸ケーブルが 5m付いています。(ケーブル10m長まで指定可能)
コネクターは、IMT2000携帯端末のARIBコネクター、CFカード型端末のP2402・P2403、N2502、通信ユニットのSMAの4種類
在来品MG-W821シリーズに比べ廉価。

*携帯端末への接続の可否に関しましては、通信会社の担当者に御確認下さい。



IMT-2000変換ケーブル 型 名 価格 接 栓
変換ケーブル
ARIB-SMAJ-020
5,210円
(税別)
ARIB-SMAJ  0.2m
※ケーブル長(0.2m~10m)の指定できます。
  受注生産。ケーブル色は、標準色は黒です。
変換ケーブル ARIBプラグ-TNCPJ   ARIB-TNCPJ-20  0.2m
※ケーブル長(0.2m~10m)の指定できます。
  受注生産。ケーブル色は、標準色は黒です。
P2403-TNCPJ-20   P2403用-TNCPJ  0.2m
※ケーブル長(0.2m~10m)の指定できます。
  受注生産。ケーブル色は、標準色は黒です。

N2502用変換ケーブル 価格 特徴
変換ケーブル 4,800円
(税別)

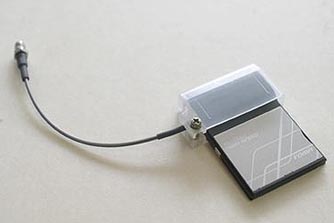

CFカード型FOMA N2502に、外部アンテナを
接続する為の変換ケーブルです。
15cmのケーブルにSMA-BJ接栓が付きます。
IMT-2000用SMAP接栓型アンテナが接続でき
ます。
型名:2502-150
VSWR / 1.3:1以下
挿入損失:-0.86dB(アンテナのSMAPコネクタ含む)
ケーブル長 /15cm

N2502用コンバチブル変換ケーブル 価格 特徴
変換ケーブル 4,800円
(税別)

2502-150 compatible

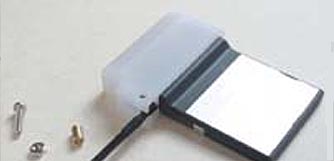

CFカード型FOMA N2502に、外部アンテナを接続する為のコンパチブルコネクターの付いた変換ケーブルです。

型名:2502-150compatible
VSWR / 1.3:1以下
挿入損失:-0.86dB(アンテナのSMAPコネクタ含む)
ケーブル長 /15cm

15cmの低損失1.5Dケーブルに、N2502の互換コネクターとSMAJ接栓が付きます。
IMT-2000用SMAP接栓型アンテナが接続できます。

特長:量産型、短納期、1.5Dケーブル、廉価。

変換ケーブル2502-150に使用されているコネクターアセンブリ-は、端末に使用されているコネクターのメーカー品 なのですが、特殊コネクタであるため高価なのが悩みでありました。そこで弊社では市場に流通しているコネクターの中から、偶々から互換性のあるコネクター を見つけ出し、コストダウンと納期短縮を実現しました

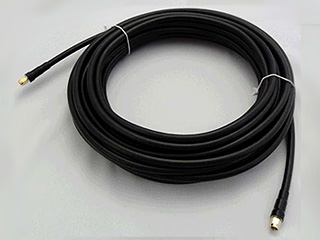

延長ケーブル 長  さ 型   名  接   栓
ギガ帯対応5D-HFAE型同軸ケーブル
シース材はPE、エコケーブルです。延長ケーブル
標準減衰量:
900MHz:0.162dB/m、
1900MHz:0.24dB/m、
2200MHz:0.26dB/m
7m 5D-HFAE-7-SMAP-SMAP
8,470(税別)
SMAP-SMAP
12m 5D-HFAE-12-SMAP-SMAP
11,360円(税別)
20m 5D-HFAE-20-SMAP-SMAP
15,970円(税別)

      5D-FB型 同軸ケーブル

標準減衰量:
900MHz:0.206dB/m、2300MHz:0.34dB/m

FBケーブルは、本来ギガ帯向きではありません。曲げるとロスが大きくなりますので、極力曲げずに使用して下さい

10m 5DFB-10-SMAP-P
8,170円(税別)
10.5m  5DFB-10.5-SMAP-P
8,360円(税別)
15m 5DFB-15-SMAP-P
10,040円(税別)
20m 5DFB-20-SMAP-P
11,900円(税別)
2.5D型同軸ケーブル 2m 2.5D-2-SMAP-P
ケーブル長の指定対応できます。

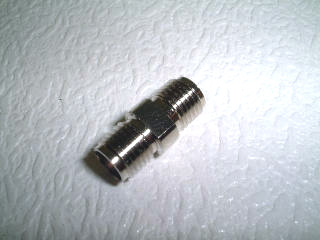

中継コネクター 型  名 接   栓
アンテナ側のコネクターがSMAP型の場合、中継が必要です。中継コネクター SMA-JJ
2,100円
(税別)
SMAJ-SMAJ

弊社ではアンテナをご注文の際のコネクターの指定が可能です。アンテナのコネクターがSMAJ型であれば、中継は不要になります。

U.FL-SMA-BJ変換ケーブル 型    名 接    栓
変換ケーブル U.FL-SMABJ-1.32φ-150

価格等はお問合わせ下さい。
ヒロセ U.FL
→φ1.32 150mmケーブル
バルクヘッド型SMA-BJ
L-05A用変換ケーブル 型    名 接    栓
 変換ケーブル SMABJ-05A-300

5,800円(税別)
SMABJ-L-05A
1.5Dケーブル 30cm長

FOMAはNTTドコモの登録商標です。FOMA® P2402・P2403・N2503は、NTTドコモの製品です。
