821B-0.1-SMAP(MIMO）-V
800MHz/2.1GHz小型アンテナ「821B-0.1-SMAP(MIMO）-V」の接栓はSMA-Pです。通信・変調方式（3G、4G、LTE ）、デジタル・アナログに関係なくお使いいただけます。
同軸ケーブルが0.3m付き（露出長0.1m）です。
このアンテナを使用して、５m以上ケーブル延長したい場合は、アンテナのコネクターをSMA-Jにして（821B-0.2-SMAJ(MIMO-V）、5D-HFAで最大20mまで延長できます。
延長ケーブルのコネクターは両端SMA-Pです。
価格 7,850円（税込）
品名
MIMOアンテナ
型番
821B-0.1-SMAP(MIMO）-V｜ 821B-0.1-SMAJ(MIMO）-V
周波数
800M/2GHz
アンテナ利得
耐入力
全長・重量
接栓
SMA-P ｜SMA-J
備考
最終更新日 ： 2021/10/27
821B-0.2-SMAP(MIMO)
800MHz/2.1GHz小型アンテナ「821B-0.2-SMAP(MIMO）」の接栓はSMA-Pです。
同軸ケーブルが0.3m付き（露出長0.２m）です。
このアンテナを使用して、５m以上ケーブル延長したい場合は、アンテナのコネクターをSMA-Jにして（821B-0.2-SMAJ(MIMO)）、5D-HFAで最大20mまで延長できます。
延長ケーブルのコネクターは両端SMA-Pです。
価格 7,850円（税込）
品名
MIMOアンテナ
型番
821B-0.2-SMAP(MIMO)｜ 821B-0.2-SMAJ(MIMO)
周波数
800MHz/2GHz
アンテナ利得
耐入力
全長・重量
80x40x20mm
接栓
SMA-P ｜SMA-J
備考
最終更新日 ： 2021/10/22

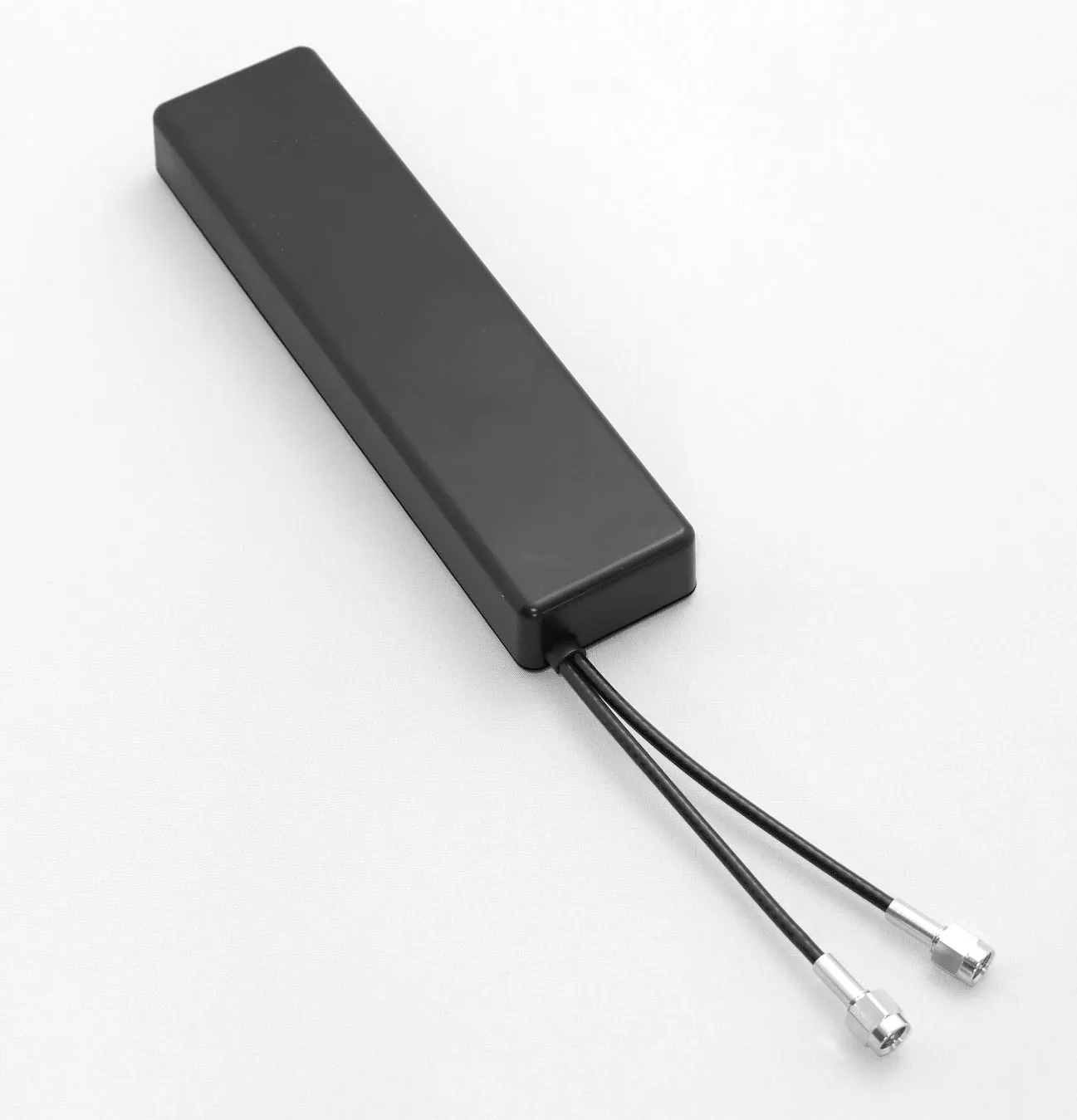

821B-2.5-SMAP(MIMO)-V
800MHz/2.1GHz小型アンテナ
断面がメガネ条のケーブルです。
接栓はSMA-Pです。
同軸ケーブル長は、0.3m：821B-0.1-SMAP(MIMO)-V、5m:821B-5-SMAP(MIMO)-V のモデルも準備しています。
このアンテナを使用して、５m以上ケーブル延長したい場合は、アンテナのケーブルを短くしコネクターをSMA-Jにすれば（821B-0.2-SMAJ(MIMO-V）、5D-HFAで最大20mまで延長できます。延長ケーブルのコネクターは両端SMA-Pです。
価格 7,850円（税込）
品名
MIMO
型番
821B-2.5-SMAP(MIMO)-V
周波数
800/2GHz
アンテナ利得
公称 3dBi以下
耐入力
全長・重量
接栓
SMA-P
備考
最終更新日 ： 2021/10/22

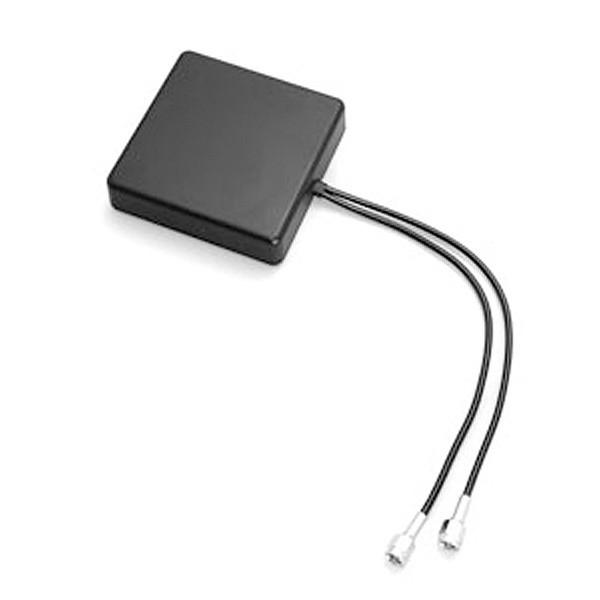

821B-2.5-SMAP(MIMO)2 量産対応モデル
800MHz/2.1GHz小型アンテナ「821B-2.5-SMAP(MIMO）」の量産対応モデル821B-2.5-SMAP(MIMO)2です。
在来品の小型アンテナ821Bが、2個レドームの中に入っています。ケーブルは断面がメガネ条のツインケーブルです。標準モデルは2.5mと5mです。
接栓はSMA-Pです。
ケーブル5m以上の場合は、ケーブルの減衰が著しい為、このアンテナでは対応できません。
アンテナのケーブル長を短くし5Dケーブルで延長する方法をお勧めしています。
価格 7,850円（税込）
品名
MIMO
アンテナ
型番
821B-2.5-SMAP(MIMO)２
周波数
800/2GHz
アンテナ利得
公称 3dBi以下
耐入力
全長・重量
８０x８０x２０mm（ケーブル除く）
接栓
SMA-P型
備考
最終更新日 ： 2021/10/22
取り付け方法：両面テープ20ｘ20 4枚付属。
※取り付け方法を両面テープをマグネットシートに替えて出荷対応も可能です。
マグネットシート（70ｘ35x2t）を準備しました。粘着シートでレドームの裏面に貼り付けてご使用いただけます。
お問い合わせ、お見積依頼、ご注文の際に型名の最後に「+MG」を付け加えて「
821B-2.5-SMAP(MIMO)2+MG
」とご用命ください。
821B-2.5-SMAP(MIMO)
800/2GHz帯MIMOアンテナです。
827-5-SMAP(MIMO)は、同軸ケーブル5m付き。先端SMA-Pコネクターです。

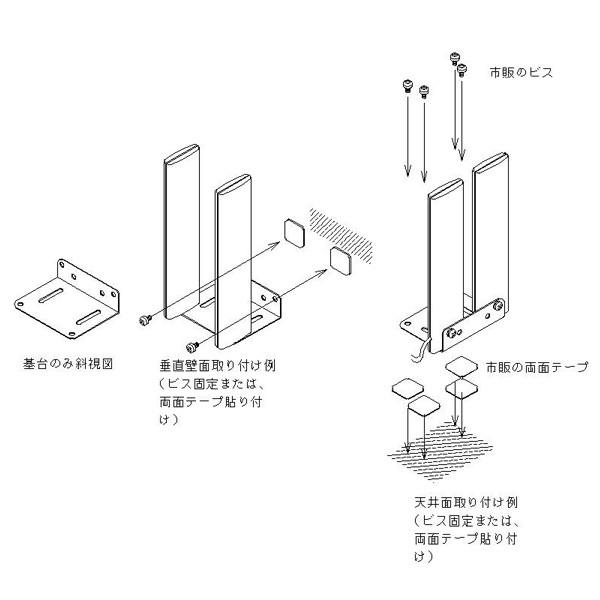

ステンレスの基台に付属のM4ｘ8のビスで固定します。
使用用途（天井面、壁面）に合わせて組み付けてください。
基台を固定するビス、両面テープは市販品からお選びください。
同軸ケーブル長指定対応可能（最長10mまで）です。
10m:「827-10-SMAP（MIMO)」
0.3m:「827-0.2-SMAJ（MIMO)」
このアンテナを10m以上ケーブルで延長したい場合は、アンテナケーブルの短いタイプで、コネクターをSMA-Jと指定して（型名は827-0.2-SMAJ(MIMO)）、5D-HFAで最大30mまで延長できます。延長ケーブルは両端SMA-Pです。
価格 7,850円（税込）
品名
MIMO
アンテナ
型番
827-*-SMAP(MIMO)
周波数
800/1700/2100MHz帯
アンテナ利得
公称 3dBi以下
耐入力
全長・重量
８０x８０x２０mm（ケーブル除く）
接栓
SMA-P
備考
最終更新日 ： 2021/10/22
アンテナ ： １式
827MIMO基台：１枚
M4x8ビス：２個
