IMT-2000ウィンドウアンテナ
吸盤式のアンテナです。屋内のガラス面に貼付けて使用します。
1.5D低損失同軸ケーブルが 5m付いています。(ケーブル10m長まで指定可能)
コネクターは、IMT2000携帯端末のARIBコネクター、CFカード型端末のP2402・P2403、N2502、
通信ユニットのSMAの4種類
屋内用アンテナですが、屋外でも使用できる程度の防水処理を施しています。
*携帯端末への接続の可否に関しましては、通信会社の担当者に御確認下さい。

アンテナ タイプ 価格 特徴


※821シリーズは平成22年3月を持ちまして製造を終了させていただきました。

今後は827シリーズになります
827-5 5,200円
(税別)
ARIB規格 IMT-2000コネクター付きアンテナ
接続アダプタ 1.5D低損失同軸ケーブルが 5m付
(ケーブル10m長まで指定可能)
827-5-SMAP
5,200円
(税別)
SMA型コネクター付き
接続コネクタ 通信ユニット用
のSMA型
827-5-05A 5,200円
(税別)
接続アダプタ L-05A用
コネクタ付き
接栓:L-05A
N2502のコネクターとは多少異なります。
827-5-N2502 5,200円
(税別)
接続アダプタ

接栓:N2502用互換コネクター
機器側のコネクターは、弱い構造です。※アンテナ接続する時、必ずケーブルホルダ-2502HLDを併用

827-5-P2403 5,200円
(税別)
接続アダプタ

接栓:P2403用コネクター

N2502のコネクターとは異なります。

※ 10mは1,500円アップになります

形式
単一型(v)λ/4
(電気的な動作はRFグランドにλ/4の鏡像が現れますので
λ/2(基本波長)で働きます。)
周波数
UMTS/HSDPA: 850/1700/2100 MHz
GSM/GPRS: 850/900/1800/1900 MHz

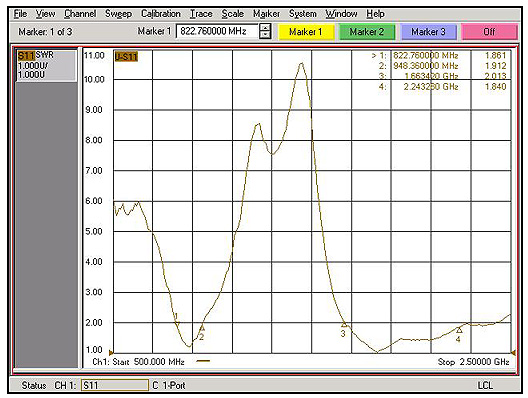

グラフ
利得 2.15dBi(ケーブルを含まない理論値)
ケーブル長
5m(標準長)、10mまで指定可能
ケーブル損失
2GHz:1dB/m、1.7GHz:0.95dB/m、900MHz:0.68dB/m
VSWR
1.5:1以下
全長
約13cm

 このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、
FOMA® 通話サービスエリアを拡大させる事ができるものではありません。
FOMAはNTTドコモの登録商標です。FOMA® P2402・P2403・N2503は、NTTドコモの製品です。
RTA827シリーズ・RT827シリーズ・RTA827Lシリーズはサガ電子の製品です。
