超音波血流計
プリンター・モニター内蔵型 超音波血流計 双方向血流計 スマートドップ45
KDD株式会社 BCチェッカー INTROSPECT FAX注文書 TEL.077-589-2354 FAX.0775-589-4892 お問い合わせ
超音波血流計                    医療機器製造販売承認番号 21900BZX00675000
双方向血流計 スマートドップ® 45

超音波血流計
本体寸法及び重量 210×115×60[mm]460[g]
電源 内部:ニッケル水素[6V]  外部:AC100V 満充電 3[時間]
連続使用時間 2.5時間
消費電力 無信号時:約65[mA] 最大170[mA]
スピーカー出力 最大250[mW]以上
表示方法 LCD 波形表示/数値表示
外部出力 USB出力(ソフトウェアー要)
印字方式 サーマルヘッド方式
記録紙 58[mm]幅×25[m]長さ
印字速度 25[mm/sec]
現行クラス分類 Ⅱ (管理医療器)
特定保守管理医療器 該当
波形表示のLCDと高速プリンター内蔵型の双方向血流計 光電脈波・空気脈波プローブ(オプション)
30波形メモリーとUSBインターフェース ニッケル水素充電池内蔵またはACアダプタの2電源方式
血流計リンクソフト Smart-V-LINK for Windows (オプション) 別売:血流計ソフト 30,000円(税別)


超音波血流計 超音波血流計 超音波血流計
ポケット型 超音波血流計
モデル ミニドップ ES-100VX
承認番号 20900BZZ00120000
販売価格 100,000円(税別)
ポケット型 超音波血流計
モデル 双方向血流計 ES-100V3
承認番号 21500BZZ00131000
販売価格 125,000円(税別)
プリンター・モニター内蔵型 超音波血流計
モデル 双方向血流計 スマートドップ® 45
承認番号 21900BZX00675000
販売価格 225,000円(税別)
超音波血流計 エコーサウンダー 超音波血流計

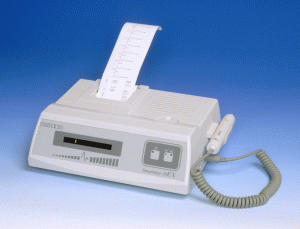

プリンター内蔵型 単方向血流
モデル     ES-1000SPⅡ
    ES-1000SPM
販売価格 製造終了
レンタル機 2週間 38,000円(税込)
ドプラ胎児診断装置
モデル
エコーサウンダー
ES-101EX(2MHz)
承認番号 21600BZZ00130000
販売価格 36,000円(税別)
プリンター・モニター内蔵型 超音波血流計
モデル 双方向血流計
スマートドップ® 30EX
承認番号 22000BZX00736000
販売価格 470,000円(税別)

標準型プローブ
プローブ
血流計測用プローブ(4, 5, 8, 10 MHz)
定価 60,000円(税別)
プローブ
胎児診断用プローブ(2 MHz)
定価 60,000円(税別)
ペンシル型プローブ
プローブ
ペンシル型プローブ:標準サイズ(4, 5, 8, 10 MHz)
定価 80,000円(税別)
平型プローブ
プローブ
平型プローブ:標準サイズ(8MHz)
定価 75,000円(税別)

胎児診断用平型防水プローブ(2 MHz)
定価 75,000円(税別)
光電脈波/空気圧脈波プローブ
プローブ
光電脈波プローブ
定価 45,000円(税別)
プローブ
光電脈波・空気圧脈波プローブ
定価 90,000円(税別)
パルス波プローブパルス波プローブ用変換ユニットが必要)
減菌方法:ステラッド(対応機種一覧表
プローブ
小型ペンシル型プローブ(8, 10MHz)
定価 20,000円(税別)
プローブ
バイヨネット型プローブ(20MHz、先端径0.8 mm)
定価 180,000円(税別)
注)DVM-4500用
プローブ
フレキシブル型プローブ(先端の角度調整が可能)
10MHz,先端径2mm: 定価 140,000(税別)
20MHz,先端径1.2mm:定価 180,000(税別)

注)DVM-4500用
プローブ
挟み込み型プローブ(心臓血管用)
10MHz,計測部内径3/4/5mm:  定価 250,000(税別)
注)DVM-4500用
プローブ
小型平型プローブ(8, 10MHz)
定価 20,000円(税別)
プローブ
蒸気滅菌プローブ(8MHz)
定価 30,000円(税別)
注)蒸気滅菌は5回まで
プローブ
ロングプローブ(8, 10MHz)
定価 20,000円(税別)
寸法:先端径(4.8mm)、長さ(350mm)
プローブ
先端カーブ型プローブ(10MHz、先端径2 mm)
定価 130,000円(税別)
プローブ
パルス波プローブ用変換ユニット(8, 10, 20MHz)
定価 60,000円(税別)
注)滅菌不可。プローブの周波数と合わせて下さい。
プローブ仕様一覧表
対応製品 タイプ 周波数   減菌 変換ユニット 対応製品
DVM-4500 スマートドップ45 スマートドップ30EX ES-100V3 ES-100VX
BT*M05S8C 標準 4、5、8、10
BT2M28S8C 標準 2
BP8M05S8A  ペンシル 8
BF8M15S8A  平型 8
NP10M2S8AF フレキシブル 10 ステラッド
NP20M12S8AF  フレキシブル 20 ステラッド
NP20M1S8A バイオネット 20 ステラッド
TK10M*S8A 挟み込み 10 ステラッド
VRP 小型ペンシル 8、10 ステラッド
8のみ

8のみ
FDP 小型平型 8 ステラッド
LRP オペ用ロング 8 ステラッド
PG-21 光電脈波

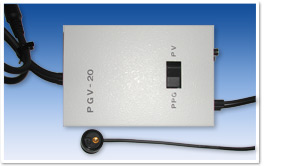

PGV-20 光電脈波
空気圧脈波

FAQ

今までお問い合わせが多かったご質問を紹介いたします。

Q. プローブの周波数はどのようにえらべばよいのでしょうか?
Q.血流計の保険点数はどのようなものですか?
Q.血流計のクラス分類は?
Q.血流計のJANコードは?
  Q.ポケット型超音波血流計の電源を入れたら「ブーッ」という低いブザー音が鳴るのですが。
  Q.プリンター内蔵型製品が印刷不良や紙詰まりをおこすのですが。
  Q.お手入れはどのようにすればいいのでしょうか?
  Q. 血流計リンクソフト Smart-V-Link for Windows® のアップデート方法は?
プローブの周波数はどのようにえらべばよいのでしょうか?

プローブの周波数の数は大きくなるほど、超音波出力の深度(焦点距離)が浅くなります。
プローブ周波数 焦点距離

適用

2MHz 100 mm

胎児心音など深部動・静脈計測用

4MHz 15 mm 総頚動脈、大腿動脈など中・深部動・静脈計測用
5MHz 15 mm 総頚動脈、大腿動脈など中・深部動・静脈計測用
8MHz 10 mm 手首、足首など中・浅部動・静脈計測用
10MHz 5 mm 浅部動・静脈計測用
血流計の保険点数はどのようなものですか?

プリンター付の機種は80点(下記 1と2の合計) / プリンターが無い機種は20点(下記1のみ)
1.ドプラ法(1日につき):20点
これはドプラ音により血流検知することが相当します。
「抹消血管血行動態検査」は、慢性動脈硬化症(ASO等)の診断及び病態把握の為に行なった場合に算定されます。
2.脈波図、心機図、ポリグラフ検査:60点
血流速波形をプリンターにて出力することが相当します。検査の記録として、血流波形を印刷し、カルテにお貼りください。
血流計のJANコードは?

弊社の超音波血流計は、本体のみJANコードを取得しております。コード番号については各製品の製品紹介のページをご参照ください。
また、プローブや記録紙などは付属品の扱いとなりますので、単体でのJANコードはありません。
ポケット型超音波血流計の電源を入れたら「ブーッ」という低いブザー音が鳴るのですが。

電池残量があとわずかですので、新しいアルカリ乾電池に交換してください。
注:このブザー音の現象は、最近のポケット型超音波血流計では大幅に改善されております。
プリンター内蔵型製品が印刷不良や紙詰まりをおこすのですが。

感熱記録紙について
必ず弊社の標準品をご使用ください。標準品以外の感熱紙を使用した場合、印字が薄い、きれいに印刷されないなどの不具合をおこす場合があります。
また、記録紙が裏面に取り付けられている場合、何も印刷されませんのでご注意ください。

記録紙の切り離し・交換について
記録紙の切り取り・交換の際は、必ず紙送り(プリントアウトされる方向)と同じ方向で紙を取り出してください。
プリンターが故障する原因にもなりますので、逆方向に無理に引き抜くことはおやめください。
正しい記録紙交換の手順については各製品に添付されております取扱説明書をご覧ください。
お手入れはどのようにすればいいのでしょうか?

製品本体
ケースの表面が汚れた場合は、その部分をよく絞った布等で水拭きし、その後乾いた柔らかい布で拭いて下さい。
プローブ
使用後付着している超音波ゼリーを柔らかい布等で拭き取って下さい。
血流計リンクソフト Smart-V-Link for Windows®のアップデート方法は?

まず初めにSmart-V-LinkのVersion名の確認が必要です。
Smart-V-Linkのオプション画面下部にVersion名が表示されています。
インストール済みのSmart-V-LinkがVersion 1,Version 2,Version3のどの製品に各当するかを御確認の上、下記アップデートソフトを御利用ください。

1. Smart-V-Link for Windows® Version 3 専用アップデートソフト
※Version 3ユーザーの方はrev. 名に関係なく全共通です。
2. Smart-V-Link for Windows® Version 2 専用アップデートソフト
※Version 2ユーザーの方はrev. 名に関係なく全共通です。
3. Smart-V-Link for Windows® Version 1 専用アップデートソフト
※対象 Version: v1.0/v1.1/v1.2/v1.3

その他の機器
位相差顕微鏡 BCチェッカー イントロスペクト
位相差顕微鏡
モデル ÕDEO-2222
承認番号 20900BZZ00120000
販売価格 100,000円(税別)
レンタル機 2週間 38,000円(税別)
BCチェッカー
モデル BCチェッカー Ver7.0
承認番号 21500BZZ00131000
販売価格 125,000円(税別)
レンタル機 2週間 38,000円(税別)
INTROSPECT(イントロスペクト)
モデル INTOROSPECT MK5
製造国 ロシア製
販売価格 398,000円(税別)
レンタル機 1ヶ月 98,000円(税別)

見積もりお問い合わせは、
TEL:077-589-2354 FAX:077-589-4892まで
