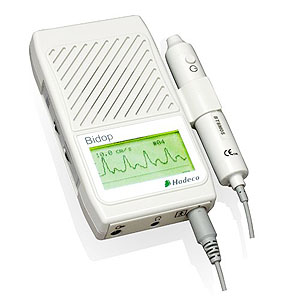

双方向血流検知器 ES-100V3
(
パソコンソフトが利用できます)1機種のみです


 B-55-04

¥125,000(税別)メールで注文をする
プローブを指定してください

プローブは2MHz、センサー深さ100mm(産婦人科用)
5MHz
センサー深さ15mm(頚動脈、腕の手首の上用)
8MHzセンサー深さ10mm(手首用),10MHzセンサー深さ5mm
(指先用)

8MHZのみ平型、標準型とペンシル型(血管に当てる角度は60度)があります
8MHZ、
平型は内部で角度60度に設定されておりますので血管に当てる角度が自由なので
使い易いのが特徴です (テレビモニターする場合は平型は画像ずれが少ないため使いやすいです)
プローブは2MHz、5MHz、10MHz、すべて標準型です(血管に当てる角度は60度です)

動物にもご利用いただけます。
ES-100V3
                    (パソコンに接続できま
パソコンソフト
T2M20S8C \45,000-
T5M05S8C \45,000-
T8M05S8C \45,000-
T10M5S8C \45,000-
BF8M10S8A \60,000-
BF8M 15S 8A \60,000-
P8M05S8A \75,000-

DP08MS/DP10MS \50,000-
VRP08/VRP10 \20,000-
LRP08/LRP10 \20,000-
型式T・F・Pにつきましては清潔領域使用不可となります。
型式VRP・LRPにつきましては清潔領域使用可能となります。使用される場合はEOGガス60[℃]以下もしくはプラズマ滅菌60[℃]以下で行って下さい。
型式VRP・LRPをご使用される場合は、DP08MSもしくはDP10MSのプローブアダプターをご使用下さい。ただしプローブアダプターにつきましては清潔領域使用不可となりますので滅菌等は行わないで下さい。

胎児心拍動検知及び生存確認
中深部動脈及び静脈等の血流検知及び血流波形モニタ
末梢動脈及び静脈等の血流検知及び血流波形モニタ
表在性動脈及び静脈等の血流検知及び血流波形モニタ
以上の目的でご利用できます。
都合により外観、仕様等を変更することがあります。予めご了承下さい。

会社概要    KDD(株) 大阪市城東区新喜多1丁目2-7-1708    通販法   今までの納品先
          高度医療事業   滋賀県野洲市木部930  077-589-2354                 FAX 077-589-4892
詳細はここ 2MHzプローブ使用時
別売 パソコンソフト¥28,572(税別)メールで注文をする

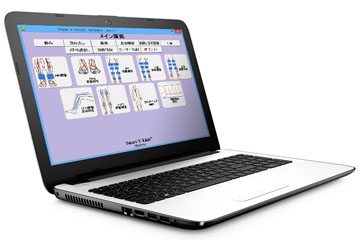

血流計リンクソフト Smart-V-LINK for Windows(R)

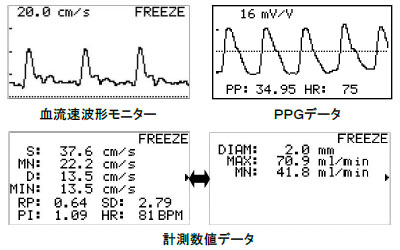

*血流速波形や各種パラメータを画面表示
(2MHzプローブ使用時)
*30波形メモリやPCインターフェースなど
*胎児心拍数や心拍波形を画面表示

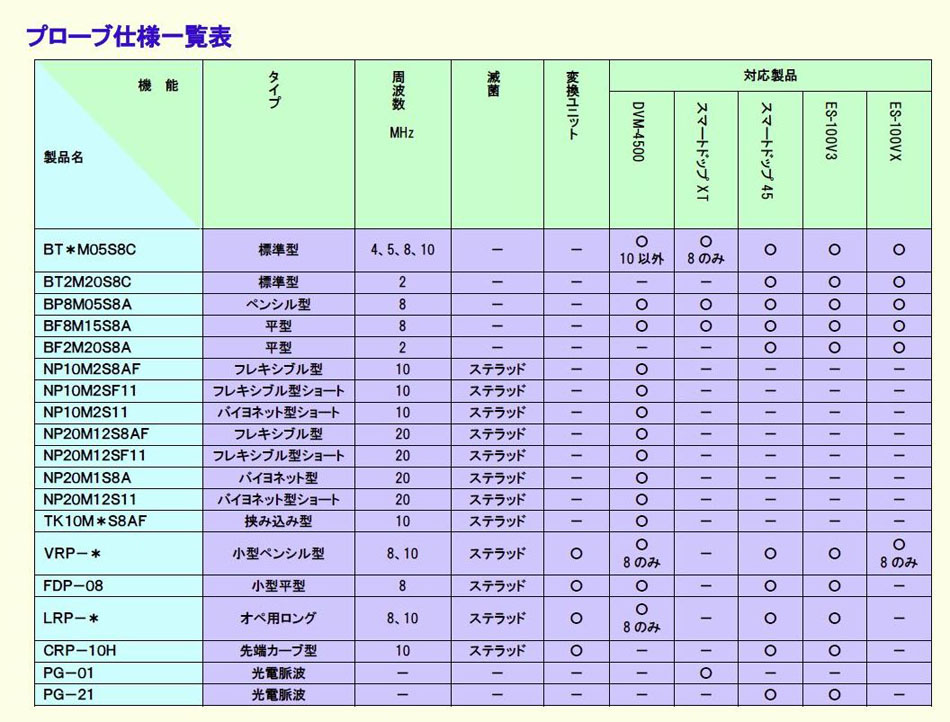

プローブ一覧はこちらをご覧ください

血流計リンクソフト V-LINK 3.3 for Windows(R)

★必要なシステム   詳しいことはここを見てください

(パソコンに接続できます、 パソコンソフト¥30,000(税別)
OS
Windows(R)98/2000/XP/7(日本語版)が動作し、CPUが486/100MHz以上のパソコン
CPU Pentium 400MHz 以上

メモリ

64MB以上

ハードディスク

空き容量10MB以上

ディスプレイ

SVGA(800×600ドット)以上の解像度をもつカラーディスプレイ(256 color以上)

対応血流計

RS-232接続キットを有したHadeco血流計:
ES-100V3, DVM-4300, DVM-4300T, Samrtdop 20EX/50EX/50EX-F
(平成14年9月現在)

インタフェース

RS-232接続キットに付属のケーブル(ストレート)
血流音)音声をお聞きください詳細はここ 8MHZプローブ

下肢モデル( プローブは8MHZで表しています)8MHZのみ(標準型、平型、ペンシル型、があります)
8MHZは内部で角度60度に設定されておりますので血管に当てる角度が自由なので
使い易いのが特徴です テレビモニターする場合は平型は、
画像ずれが少ないため使いやすいです

本体をお持ちでプローブのみほしい方は¥65,000(税別)
プローブは2MHz(産婦人科用)、5MHz(頚動脈、腕の手首の上用)
8MHz(手首用),10MHz(指先用)
周波数の低いほど深いところまで計測できます


[医療用具承認番号 21500BZZ00131000]
超音波ドップラー
超音波胎児心音検知器 エコーサウンダーES-101EX ¥37800(税別) 2MHZ
超音波血流検地器 エコーサウンダーES-101EX
¥47000(税別) 8MHZ
超音波血流検地器 ES-101VX
¥100000(税別) 標準プローブセット
超音波血流検地器 ES-1000SPⅡ
¥198000(税別)標準プローブセット
超音波血流検地器 ES-1000SPM
¥215000(税別)標準プローブセット
超音波双方向血流計 ES-100
V3¥125000(税別)標準プローブセット
超音波双方向血流計 smart dop 20EX
¥350.000(税別)標準プローブセット
超音波双方向血流計 smart dop 50EX
¥350.000(税別)標準プローブセット
超音波双方向血流計 smart dop 50EX-F
¥350.000(税別)標準プローブセット
超音波双方向血流計 smart dop 30
¥470.000(税別)標準プローブセット
超音波チューブ流量計  HD-800
¥400.000(税別)本体のみ
痔核動脈検知器 モリコーン KM-25
¥368000(税別)プローブセット

超音波診断装置用センサー(プローブ)
標準型プローブ TーM5S8C8(血流タイプ)¥45000(税別)
貼付型プローブ F-M10S8A(血流タイプ)
¥60000(税別)
ペンシル型プローブ P-M5S8A(血流タイプ)
¥65000(税別)
OP型プローブアダプター DP-MS(血流タイプ)¥50000(税別)
標準型プローブ BTーM5S8C8(双方向血流タイプ)¥60000(税別)
貼付型プローブ BF-M10S8A(双方向血流タイプ)¥75000(税別)
ペンシル型プローブ BP-M10S8A(双方向血流タイプ)
¥80000(税別)
OP型プローブアダプター BDP-MS(双方向血流タイプ)
¥60000(税別)
光電脈波プローブ PG-20(双方向血流タイプ)
¥75000(税別)
空気脈波ブローブ PV-20 ((双方向血流タイプ)¥75000(税別)
光電脈波、空気脈波プローブ PGV-20(双方向血流タイプ)
¥90000(税別)
OP型プローブ   LRP-08(血流、双方向タイプ)¥20000(税別)
OP型プローブ   VRP-08(血流、双方向タイプ)¥20000(税別)
ペンシル型プローブ PP-10M2N5A(血流タイプ)
¥50000(税別)
OP型プローブ   SP-10M2N5A  ¥100000(税別)
OP型プローブ   HP-10M2N5A  ¥130000(税別)
OP型プローブ   HP-10M2N5A/F \140000(税別)
KM-25用プローブ
¥190000(税別)
HD-800用プローブ  1/2 PROBE
¥380000(税別)
HD-800用プローブ  3/8 PROBE
¥380000(税別)
HD-800用プローブ  1/2 PROBE
¥380000(税別)
HD-800用プローブ  3/8 PROBE
¥380000(税別
HD-800用プローブ  1/4 PROBE
¥380000(税別)
Q. プローブの周波数はどのようにえらべばよいのでしょうか?
A.

プローブの周波数の数は大きくなるほど、超音波出力の深度(焦点距離)が浅くなります。

プローブ周波数 焦点距離 適用
2MHz 100 mm 胎児心音など深部動・静脈計測用
4MHz 15 mm 総頚動脈、大腿動脈など中・深部動・静脈計測用
5MHz 15 mm 総頚動脈、大腿動脈など中・深部動・静脈計測用
8MHz 10 mm 手首、足首など中・浅部動・静脈計測用
10MHz 5 mm 浅部動・静脈計測用

Q. 血流計の保険点数はどのようなものですか?
A. プリンター付の機種は120点(下記 1と2の合計) / プリンターが無い機種は20点(下記1のみ)
1.ドプラ法(1日につき):20点
これはドプラ音により血流検知することが相当します。
「抹消血管血行動態検査」は、慢性動脈硬化症(ASO等)の診断及び病態把握の為に行なった場合に算定されます。
2.脈波図、心機図、ポリグラフ検査:100点
血流速波形をプリンターにて出力することが相当します。検査の記録として、血流波形を印刷し、カルテにお貼りください。

Q. 血流計のクラス分類は?
A. 超音波血流計は 管理医療機器で特定保守管理医療機器該当です。一般的名称における分類番号(JMDNコード)は「10432000」です。

Q. ポケット型超音波血流計の電源を入れたら「ブーッ」という低いブザー音が鳴るのですが。
A. 電池残量があとわずかですので、新しいアルカリ乾電池に交換してください。
注:このブザー音の現象は、最近のポケット型超音波血流計では大幅に改善されております。

Q. プリンター内蔵型製品が印刷不良や紙詰まりをおこすのですが。
A.
感熱記録紙について
必ず弊社の標準品をご使用ください。標準品以外の感熱紙を使用した場合、印字が薄い、きれいに印刷されないなどの不具合をおこす場合があります。
また、記録紙が裏面に取り付けられている場合、何も印刷されませんのでご注意ください。
記録紙の切り離し・交換について
記録紙の切り取り・交換の際は、必ず紙送り(プリントアウトされる方向)と同じ方向で紙を取り出してください。
プリンターが故障する原因にもなりますので、逆方向に無理に引き抜くことはおやめください。
正しい記録紙交換の手順については各製品に添付されております取扱説明書をご覧ください。

Q. お手入れはどのようにすればいいのでしょうか?
A.
製品本体
ケースの表面が汚れた場合は、その部分を水拭きし、その後乾いた柔らかい布で拭いて下さい。
プローブ
使用後付着している超音波ゼリーを柔らかい布等で拭き取って下さい。

Q. 血流計リンクソフト Smart-V-Link for WindowsRのアップデート方法は?
A.

まず初めにSmart-V-LinkのVersion名の確認が必要です。
Smart-V-Linkのオプション画面下部にVersion名が表示されています。
インストール済みのSmart-V-LinkがVersion 1もしくはVersion 2のどちらかを御確認の上、下記アップデートソフトを御利用ください。

1. Smart-V-Link for WindowsR Version 2 専用アップデートソフト(更新:Aug.18,2008)
※Version 2ユーザーの方はrev. 名に関係なく全共通です。
2. Smart-V-Link for WindowsR Version 1 専用アップデートソフト(更新:Aug.24,2006)
※対象 Version: v1.0/v1.1/v1.2/v1.3
