| シールドスリーブチューブ 電線チューブ ．ホックチューブ．チッパ-チューブ |
| B-106-07 屈曲部.可動部．ハーネスのシールドに最適です ノイズ対策 |
その前に
電磁波の遮蔽 銀 銅塗料スプレー（磁場．電磁波の研究開発に最適） 世界初 製造
シールドスプレー銀銅導電塗料 |
| 電磁波の繊維 電磁波の吸収体など生産 ＥＭＣ対策製品、難燃性繊維..フォーム．導電性繊維、ＦＣメッシュなど |
電磁波シールドチューブ、ガスケット、スリーブチューブ 熱収縮チューブ 導電性粘着テープ 導電布 電磁波吸収体など生産
液晶を製造する機械の製造ライン.とか 半導体製造設備機械類などに使われています 液晶 ITOガス貼り合わせ装置など |
|
 |
 |
 |
 |
メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
 メール(スマホ用） |
| 電磁波の繊維 電磁波の吸収体など生産 ＥＭＣ対策製品、難燃性繊維..フォーム．導電性繊維、ＦＣメッシュなど |
| 電磁波シールドチュー、ガスケット、スリーブチューブ 熱収縮チューブ 導電性粘着テープ 導電布 電磁波吸収体など生産 |
|
| 会社概要 ＫＤＤ（株） 大阪市城東区新喜多1丁目2番7-1708 通販法 今までの納品先 |
| 電磁波繊維シールドＥＭＣ製造 滋賀県野洲市木部930 077-589-2354 ＦＡＸ 077-589-4892 |
|
|
| シールドエキスパンダーＳＦスリーブ |
 |
 |
 |
| 特徴 ワイヤーの厚みは約 1.5ｍｍです |
シールドエキスパンダーはワイヤーとケーブルアセンブリを整えるためにスリーブをつけることに非常に簡単である
伝導性のフィラメントから編まれます |
| 特 徴 |
| 品名 |
結果 |
| 材料 |
ガラス繊維のブリキの装甲平らな銅のワイヤー |
| 評価温度 |
-70Ｃ～125Ｃ |
| 色 |
銀 |
| 引火性 |
不燃性である |
| 伝導率 |
0.02Ω/ｓｑ |
|
サイズ シールドＳＦチューブ 1インチ ＝25.4 mm .2 インチ (30.4 mm) ... 4 インチ (101.6 mm) ... 5.0 インチ (127
mm)
|
| ＮＯ |
サイズ（インチ） |
アプリケーション範囲 |
アプリケーション範囲 |
長さ（ｍ） |
1ｍ単価（税別） |
|
|
直径 |
最小限度 |
最大 |
|
メールにてお問い合わせ |
|
| ＣＥＳ060（1） |
1/4（6.35ｍｍ） |
1/8（3.175ｍｍ） |
1/2（12.7ｍｍ） |
300 |
￥390 |
生産中止 |
| ＣＥＳ060（3） |
1/4（6.35ｍｍ） |
1/8（3.175ｍｍ） |
3/8（9.5ｍｍ） |
300 |
￥510 |
生産中止 |
| ＣＥＳ100 |
3/8（9.525ｍｍ） |
3/16（4.7625ｍｍ） |
1/2（12.7ｍｍ） |
200 |
￥630 |
生産中止 |
| ＣＥＳ130 |
1/2（12.7ｍｍ） |
1/4（6.35ｍｍ） |
3/4（19.05ｍｍ） |
100 |
￥900 |
生産中止 |
| ＣＥＳ190 |
3/4（19.05ｍｍ） |
1/2（12.7ｍｍ） |
11/4（69.85ｍｍ） |
100 |
￥1170 |
生産中止 |
| ＣＥＳ320 |
11/4（69.85ｍｍ） |
3/4（19.05ｍｍ） |
11/2（139.7ｍｍ） |
100 |
￥1230 |
生産中止 |
| ＣＥＳ380 |
11/2（139.7ｍｍ） |
11/4（69.85ｍｍ） |
21/4（133.35ｍｍ） |
100 |
￥2670 |
生産中止 |
|
サイズのカッテングささていただきます
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）
例 ＣＥＳ130 サイズ12.7ｍｍ 長さ 10ｍ 10巻き（最低発注単位数量）になります
|
| そこで 代用品ではいかがでしょうか？？↓ 製作できます |
シールドスリーブチューブ 電線チューブ ケーブルチュービング
ハーネスのシールドに最適です 簡単です 配線を通すだけでシールドできます |
| 電磁波の繊維 電磁波の吸収体など生産 ＥＭＣ対策製品、難燃性繊維.．導電性繊維、ＦＣメッシュなど |
電磁波シールドチューブ、ガスケット、スリーブチューブ 熱収縮チューブ 導電性粘着テープ 導電布 電磁波吸収体など生産
液晶を製造する機械の製造ライン.とか 半導体製造設備機械類などに使われています 液晶 ITOガス貼り合わせ装置など |
電線 及び同軸ケーブルを囲い込みます 内径は 20ｍｍ 30ｍｍ 40ｍｍですか？？
長さのサイズ？ ご注文にて加工させていただきます |
| シールド７７２Ｃ.（難燃加工）にしますか175C（樹脂加工） チューブしますか |
 |
 |
|
175Cケーブルチユーピング
|
マジックテープにて
筒状に囲い込みます |
幅広縫製タイプA101
シールド効果がいい |
|
↓ |
|
シールドマジックテープ |
 |
B-101 |
| 特徴 |
| 品名 |
結果 |
| 材料 |
銅+ニッケル |
| 評価温度 |
-70Ｃ～125Ｃ |
| 色 |
ねずみ |
| 引火性 |
難燃性 |
| メッキ率 |
30 |
|
シールド７７２Ｃ.（難燃加工）にしますか？175C（樹脂加工） チューブしますか？ 詳細は上に記載しています↑ |
サイズ 1インチ ＝25.4 mm .2 インチ (30.4 mm) ... 4 インチ (101.6 mm) ... 5.0 インチ
(127 mm)
ハーネスのシールドに最適です 簡単です 配線を通すだけでシールドできます |
175Cをつかったチュピング 幅広縫製タイプA101 納期6日
幅広縫製タイプA101
シールド効果がいい
| サイズ（インチ） |
|
長さ（ｍ）
1ｍ巻き単価上代価格
（税別） |
長さ（ｍ）
5ｍ巻き単価上代価格（税別） |
長さ（ｍ）
10ｍ巻き単価上代
価格（税別） |
長さ（ｍ）
20ｍ巻き上代価格
単価（税別） |
| 注文単位 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
| 直径約10ｍｍ |
￥770 |
￥3080 |
￥5230 |
￥9240 |
| 直径約15ｍｍ |
￥920 |
￥3690 |
￥6270 |
￥11070 |
| 直径約20ｍｍ |
￥1405 |
￥4620 |
￥7850 |
￥9240 |
| 直径約25ｍｍ |
￥1450 |
￥5800 |
￥9860 |
￥17400 |
| 直径約30ｍｍ |
￥1650 |
￥6600 |
￥11220 |
￥19800 |
| 直径約35ｍｍ |
￥1920 |
￥7700 |
￥13090 |
￥23100 |
| 直径約40ｍｍ |
￥2100 |
￥8400 |
￥14280 |
￥25200 |
| 直径約45ｍｍ |
￥2325 |
￥9300 |
￥15810 |
￥27900 |
| 直径約50ｍｍ |
￥2750 |
￥11000 |
￥18700 |
￥33000 |
| 直径約55ｍｍ |
￥2880 |
￥5775 |
￥19630 |
￥34650 |
サイズの加工ささていただきます 3ｍもの 6ｍものいろいろと出来ます
メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）
|
|
|
175Cをつかったチュピング B101 納期6日
B-101
| サイズ（インチ） |
|
長さ（ｍ）
1ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
5ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
10ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
20ｍ巻き単価
上代価格（税別） |
| 注文単位 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
| 直径約10ｍｍ |
￥690 |
￥2770 |
￥4700 |
￥8300 |
| 直径約15ｍｍ |
￥820 |
￥3320 |
￥5640 |
￥9960 |
| 直径約20ｍｍ |
￥1260 |
￥4150 |
￥7850 |
￥8310 |
| 直径約25ｍｍ |
￥1305 |
￥5220 |
￥8870 |
￥15660 |
| 直径約30ｍｍ |
￥1485 |
￥5400 |
￥10080 |
￥17820 |
| 直径約35ｍｍ |
￥1720 |
￥6930 |
￥11780 |
￥20790 |
| 直径約40ｍｍ |
￥1890 |
￥7560 |
￥12850 |
￥22680 |
| 直径約45ｍｍ |
￥2090 |
￥8370 |
￥14220 |
￥25020 |
| 直径約50ｍｍ |
￥2450 |
￥9900 |
￥16830 |
￥29700 |
| 直径約55ｍｍ |
￥2520 |
￥11000 |
￥17660 |
￥31185 |
サイズの加工ささていただきます 2ｍ 3ｍもの 6ｍものいろいろと出来ます
メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）
|
| 電磁波の繊維 電磁波の吸収体など生産 ＥＭＣ対策製品、難燃性繊維..フォーム．導電性繊維、ＦＣメッシュなど |
|
| シールド スリーブ 電線 ケーブルの電磁シールドハーネスのシールドに最適です 772Ｃ使用 厚み0.16 |
 |
  ＢＮＣＰ ＮＰ ＭＰなど
同軸は3Ｄ 5Ｄ 8Ｄ 10Ｄ 結束バンドでとめます同軸は3Ｄ 5Ｄ 8Ｄ 10Ｄ |
| 平面から見たものです 20ｍｍ |
同軸ケーブル5Ｄの場合には（コネクターサイズ通過）シールドスリーブサイズは20ｍｍです |
175Ｃをつかったチュピング 納期5日 Ｃ-101（772Ｃ）タイプ
難燃加工
難燃樹脂の７７２Ｃの25ｍｍ幅で10ｍ巻きは手軽で加工しやすいので工場生産ラインで数多くつかわれています
最近では電子ロボット、半導体の制御部分、精密機械の動作部分、モーター稼動のノイズ部分、など
宇宙衛星の精密電子制御 IC回路の誤動作防止部分など数多くつかわれています
生産ラインでは難燃樹脂の７７２Ｃの糊付きが多くつかわれますが、補修メンテには、何回も巻き替えができるので糊なしが使われます
難燃樹脂の７７２Ｃのカットの幅は注文にて加工ささていただきます
メールで見積もりする
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）
| サイズ（インチ） |
|
長さ（ｍ）
1ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
5ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
10ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
20ｍ巻き単価
上代価格（税別） |
| 注文単位 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
| 直径約10ｍｍ |
￥600 |
￥2240 |
￥3660 |
￥6460 |
| 直径約15ｍｍ |
￥730 |
￥2655 |
￥4380 |
￥7750 |
| 直径約20ｍｍ |
￥1120 |
￥3320 |
￥5490 |
￥6460 |
| 直径約25ｍｍ |
￥1160 |
￥4170 |
￥6860 |
￥12180 |
| 直径約30ｍｍ |
￥1320 |
￥5940 |
￥7840 |
￥13860 |
| 直径約35ｍｍ |
￥1560 |
￥5540 |
￥9160 |
￥16170 |
| 直径約40ｍｍ |
￥1680 |
￥6050 |
￥9990 |
￥17640 |
| 直径約45ｍｍ |
￥1860 |
￥6690 |
￥11060 |
￥19530 |
| 直径約50ｍｍ |
￥2200 |
￥7920 |
￥13090 |
￥23100 |
| 直径約55ｍｍ |
￥2340 |
￥8820 |
￥13740 |
￥24250 |
|
|
| 難燃加工 ７７２Ｃ 厚み 0.16ｍｍ 簡単です 配線を通すだけでシールドできます |
難燃性シールドメールにてお問い合わせ
難燃性シール
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）ド |
| 同軸が5Ｄの場合には（コネクター）幅20ｍｍです |
 |
 |
 |
|
 |
 |
| 特徴 厚みは約 厚み 0.16ｍｍです |
シールドにスリーブをつけることに非常に簡単である伝導性のフィラメントから編まれます |
| 特徴 |
| 品名 |
結果 |
| 材料 |
銅+ニッケル |
| 評価温度 |
-70Ｃ～125Ｃ |
| 色 |
ねずみ |
| 引火性 |
難燃性 |
| メッキ率 |
30 |
|
サイズ シールド７７２Ｃ チューブ 1インチ ＝25.4 mm .2 インチ (30.4 mm) ... 4
インチ (101.6 mm) ... 5.0 インチ (127 mm)
ハーネスのシールドに最適です 簡単です 配線を通すだけでシールドできます |
772Cをつかったチュピング 難燃加工 納期10日
|
|
|
| サイズ（インチ） |
|
長さ（ｍ）
1ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
5ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
10ｍ巻き単価
上代価格（税別） |
長さ（ｍ）
20ｍ巻き単価
上代価格（税別） |
| 注文単位 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
最小ロット1本 |
| 直径約10ｍｍ |
￥600 |
￥2240 |
￥3660 |
￥6460 |
| 直径約15ｍｍ |
￥730 |
￥2655 |
￥4380 |
￥7750 |
| 直径約20ｍｍ |
￥1120 |
￥3320 |
￥5490 |
￥6460 |
| 直径約25ｍｍ |
￥1160 |
￥4170 |
￥6860 |
￥12180 |
| 直径約30ｍｍ |
￥1320 |
￥5940 |
￥7840 |
￥13860 |
| 直径約35ｍｍ |
￥1560 |
￥5540 |
￥9160 |
￥16170 |
| 直径約40ｍｍ |
￥1680 |
￥6050 |
￥9990 |
￥17640 |
| 直径約45ｍｍ |
￥1860 |
￥6690 |
￥11060 |
￥19530 |
| 直径約50ｍｍ |
￥2200 |
￥7920 |
￥13090 |
￥23100 |
| 直径約55ｍｍ |
￥2340 |
￥8820 |
￥13740 |
￥24250 |
|
サイズの加工ささていただきます 2ｍ 3ｍもの 6ｍものいろいろと出来ますメールにてお問い合わせ |
|
チュービング材で長いもので25m巻き.50ｍ巻き
↓ |
|
|
|
| シールドバンド (電磁波の回り込み防止）固定 |
 |
マジックテープを使ったシールドバンド止めは、電線、配線、ケーブル線などにも
利用していただいております、いろんなサイズに縫製、裁断させていただきます
メールで見積を依頼する
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
メール(スマホ用）
電波の混信で警察 パトカーでの採用していただいております
電線に巻くだけで、電波の混信をすくなくする電磁波シールドテープとして全国のパトーカーの車載の配線に
一部使用されております
所轄でなので車載での電波混信にぜひご利用ください
配線に巻くだけOK またシールドチャク式もあります |
|
102Ｃ |
175Ｃ |
972C/1 |
893Ｎ/Ｄ |
３７２Ｎ |
３７２C |
４７３Ｈ |
７７２Ｃ |
772Ｎ |
| 価格￥/ｍ(税別） |
\6615
|
\8610
|
\8610
|
\6090
|
\12300
|
\12300
|
\30975
|
\9240
|
\8715
|
| 発注単位/ｍ |
100 |
1 |
1 |
10 |
10 |
10 |
1 |
10 |
10 |
| ノンハロゲン導電布 |
|
|
|
|
○ |
○ |
|
|
|
| メッキ金属 |
ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
銅+ニッケル |
| メッキ率％ |
20 |
50 |
50 |
30 |
30 |
30 |
30 |
50 |
50 |
| 全幅/ｃｍ |
114 |
114 |
114 |
105 |
135 |
135 |
92Ｘ182 |
114 |
114 |
| 厚み/ｍｍ |
0.16 |
0.16 |
0.20 |
2.10 |
0.20 |
0.20 |
0.07 |
0.16 |
0.16 |
| 後加工 |
透明樹脂 |
透明樹脂 |
難燃加工 |
難燃加工 |
無し |
難燃加工 |
無し |
難燃加工 |
無し |
| 電界シールド効果 アドバンテスト法 |
| 100ＭＨｚシールド効果 |
-62ｄｂ |
-68ｄｂ |
-68ｄｂ |
-34ｄｂ |
-68ｄｂ |
-68ｄｂ |
-60ｄｂ |
-68ｄｂ |
-68ｄｂ |
| 500ＭＨｚシールド効果 |
-50ｄｂ |
-68ｄｂ |
-68ｄｂ |
-65ｄｂ |
-65ｄｂ |
-65ｄｂ |
-58ｄｂ |
-68ｄｂ |
-68ｄｂ |
| 900ＭＨｚシールド効果 |
-55ｄｂ |
-58ｄｂ |
-58ｄｂ |
-70ｄｂ |
-56ｄｂ |
-56ｄｂ |
-55ｄｂ |
-58ｄｂ |
-58ｄｂ |
皮膜コーテング
効果 |
シールドでは972Ｃの皮膜コーティングが一番厚いので酸化防止したいところには適切であると考えております |
| 電界シールド効果 ＫＥＣ測定法 |
| シールド性能表ＰＤＦファイル
|
972C/1は難燃加工 でもあり（チユーピングとか.複合資材には最適である）
ＫＥＣ法測定では30MHz～3ＧＨｚの範囲で40ｄｂ～-60ｄｂの高レベルな電磁波減衰効果を発揮します。
また、導電素材として静電気やノイズへの対策にも効果があります。 |
ノンハロゲン導電布（有害物質を使用していません） ３７２Ｃの基材使用
難燃レベル（ＵＬ難燃評価基準でのランキングでのＶＯ相当）メールにて見積もりささていただきます
|
ノンハロゲンとは、塩素、臭素、フッ素などの元素周期律表で第17族に属するハロゲン族元素を含まない材料で
燃焼時に塩素ガスが発生しません。 |
輸出向けの家電等はほとんどの場合、ノンハロゲンの条件を満たしていないと部材としての販売ができません。
部材用途の大半はＦＦＣやＦＰＣ基盤への貼り付けやケーブルテープとなります。よって最終仕様としてはノンハロ難燃、
ノンハロ難燃導通粘着加工仕様が不可欠となります。 |
ノンハロゲン導電布
３７２Ｃの基材を使いノンハロゲン導電布 金属化繊維（メタックス）に綿の耐久性難燃加工（ダイワボウプロパン）を応用
製品の特徴 柔難性 加工性 導電性は変わらず新たな機能が備わりました
特徴 1 難燃工業規格ＵＬ94 Ｖ ｔｍ0を可能にする
特徴 2 ハロゲン系難燃剤を使用していない（ダイオキシン対策）
特徴 3 アンチモンを使用していない （人体への安全性）
その他 低発煙性（従来品比較で接炎時に出る煙の量が少ない、人体への影響が少ない）
低発塵性（従来品との比較において、めっき密着性が強く、毛羽立ちがすくない）
（詳しい詳細についてはここをクリックしてください） |
|
戻る |
|

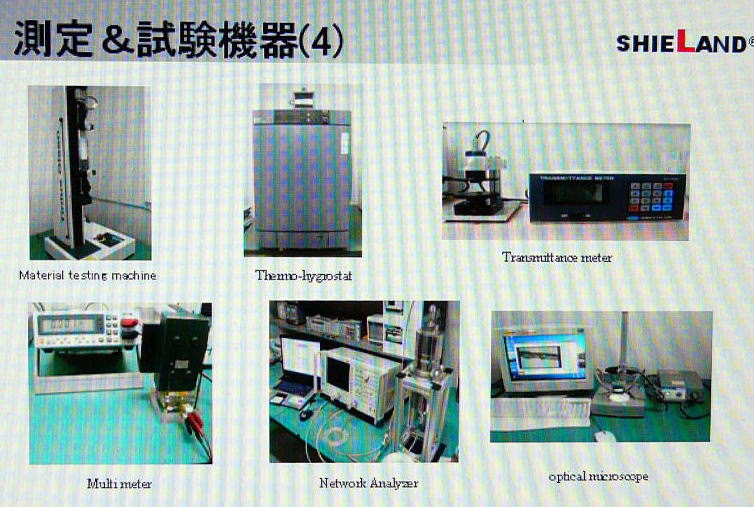

ＥＭＣ シールド検査 測定機器 試験検査を行っています データー出力さていただきます
必要なデーター測定申し込む メールで添付ささていただきます |
 |
|
 |
