| ① |
軟磁性材料で苦闘自律・低保磁力・低損失 |
② |
ロ?ルタイブなので連続的な加工可能 |
| ③ |
フレキシブル性が高い |
④ |
ハーフカッティング・切断性など加工性容易 |
| ⑤ |
超薄なので携帯電話・ノート・パソコンなどスリム型機器に適合 |
⑥ |
小幅でスルリティング加工が可能 (ノイズフィルタコア用) |
| ⑦ |
表面に半田付けができる |
⑧ |
切断及び加工による性能低下が殆どなさ |
| 製品構造 (Structure） |
マグシムの主な成分はＮｉ78％ Fe22%の合金です
ニッケル78％ 鉄22％ の合金なのです |

| - 製品種類及びスペック (Type & spec) |
| 品名 |
マグシル 厚さ 0.012mm |
| 磁場シールド率 /magnetic wave シールド效果 [%] |
36.9% /10 ?
11.8% /1 ?
12% /20 ?
|
|
透磁率 /permeability[μ]
|
4,484.92 /75 ?
1,884.36 /300 ?
236.41 /800 ?
|
|
電気抵抗 /electrical resistivity [μ ?・㎝ ]
|
24.1
|
|
密度 /density[ｇ/ ｃｍ3 ]
|
8.46
|
|
強度 [MPa ]
|
1,300
|
|
耐食性
|
塩水 35% 条件 ３ cycle(8hrs 噴霧・16 hrs 異常ないこと)
|
|
使用温度範囲 /temp[ ℃ ]
|
-200 ～ +250(MAGShiel の場合 )
|
|
-20 ～+80(MAGShiel-F1～5 の場合
|
|
※ 上記仕様は事前通報なしに製品改善及びユーザーの要求等によって変更されることがあります。
メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください)
kdd002@kdd1.com（パソコン用）
 メール(スマホ用）
| 種類 ( structure) |
積層構造 (Layer) |
標準サイズ |
MAGshiel-F-1
 |
 PET フィルム 0.05ｍｍ
 MAGshiel 0.012 ㎜
PET フィルム 0.05 ㎜ |
* 厚さ 0.11 ｍｍ
＊幅 2 6 0 ｍｍ
* |
ＰＥＴフィルムコーテング 260MM Ｘ 20ｍ巻き￥92,400（税別）
メールで見積もりする 納期14日 |
|
MAGshiel-F-2
片面コーティングフィルム |
PET フィルム 0.05 ㎜
MAGshiel 0.012 ㎜
 両面テープ0.08 ㎜
 異形紙 |
* 厚さ 0.14 ㎜
* 幅 260 ㎜
*長さ 25m,50m |
| サイドコーテング 260MM Ｘ 20ｍ巻き￥102,000（税別）納期14日 |
|
MAGshiel
 |
MAGshiel 0.012 ㎜ |
*厚さ 0.012 ㎜ . 0.024 ㎜
* 幅 2 8 0 ㎜
* 長さ 25m . 50m |
MAGshiel 280MMＸ0.012ｍｍ 10ｍ巻き￥49.800（税別）コーティング無しメールで見積もりする納期14日
280MMＸ0.012ｍｍ 25ｍ巻き￥107,750（税別）コーティング無しメールで見積もりする納期14日 |
MAGshiel 280MMＸ0.024ｍｍ 10ｍ巻き￥99.600（税別）コーティング無しメールで見積もりする納期14日
280MMＸ0.024ｍｍ 25ｍ巻き￥215.500（税別）コーティング無しメールで見積もりする納期14日 |
|
MAGshiel-F-3
|
 MAGshiel-F-1 0.11 ㎜
両面テープ0.08 ㎜
異形紙 |
* 厚さ 0.19 ㎜
* 幅 2 6 0 ㎜
* 長さ 25m. 50 m |
260MMＸ 20ｍ巻き￥92,000（税別）
メールで見積もりする納期14日 |
|
MAGshiel-F-4
この部分
 導電性両面テープ 0.03 ㎜は
粘着力があまり良くないので
削除しております |
PET 0.05 ㎜
MAGshiel 0.012 ㎜
異形紙 |
* 厚さ 0.09 ㎜
* 幅 2 6 0 ㎜
* 長さ 25m . 50m |
メッシューサイドｺｰﾃﾝｸﾞ260MMＸMAGshiel 0.012 ㎜ 20ｍ巻き￥93,000（税別）納期14日
メッシューサイドｺｰﾃﾝｸﾞ260MMＸMAGshiel 0.024 ㎜ 20ｍ巻き￥185,000（税別）納期14日
メールで見積もりする |
|
| - 磁場遮蔽率 (Magnetic shielding effectiveness) |
 |
(Fig.1)
磁気の波対頻度の防護比率
? ASTM 698 method ( 300 ㎜ ×470 ㎜ sample ) |
| - 透磁率 (Magnetic permeability) |
 |
(Fig.2)
磁場対頻度の磁気の透過性
? VSM method (20 ㎜ ×20 ㎜ sample) |
 厚さ 0.4mm |
磁場遮蔽粘着テープ及びシート
magnetic wave shielding adhesive tape & sheet
断面に粘着剤コーティングになっていて電線やトランスフォーマーなど磁場発生源部分に付着が容易だ . |
| 特性 ↓いろんな応用ができます |

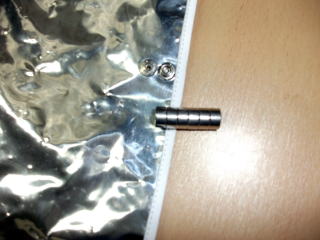

ネオジウム磁石は引っ付きますが
超薄磁場遮蔽フィルムと金属とは磁石しません
|
金属とはネオジウムは磁石します |
超薄磁場遮蔽フィルムとネオジウムは
30ｍｍ離れてもで磁力します（吸着） |
B-111-01●磁気シールドシート地 パーマロイ・フォイルはニッケル合金 2 |
厚み0.10ｍｍ～0.35ｍｍ
パーマロイ 磁場遮断 ホイル パーマロイ箔 製造 磁界（じかい）シールド
2014年5月以後受注文生産になりました 円安にて価格変更
ＨＰで一部前価格にて変更してない箇所もございます（変更後の価格に改定させていただきます）海外工場生産 |
| 品名 |
SPM010
|
SPM020
|
SPM030
製造中止 |
SPM035
|
PM035
|
| 価格 |
￥16500(税別） |
￥31200(税別） |
￥42900(税別） |
￥46800(税別） |
￥53300(税別） |
| 納期 |
最速 21日 |
最速 21日 |
最速 21日 |
最速 21日 |
最速 21日 |
サイズ(1枚） |
304ｍｍＸ900ｍｍ |
304ｍｍＸ900ｍｍ |
304ｍｍＸ900ｍｍ |
304ｍｍＸ900ｍｍ
|
304ｍｍＸ900ｍｍ |
| ガウス |
7,700 |
7,700 |
7,700 |
15,000 |
17,000 |
周波数
|
0Hz-100KHz |
0Hz-100KHz |
0Hz-100KHz |
0Hz-50KHz |
0Hz-1KHz |
| 暑さ(mm) |
0.10 |
0.20 |
0.30 |
0.35 |
0.35 |
| 幅(mm) |
100 |
208 |
240 |
240 |
500 |
磁気遮断
防護有効性(%) |
80 |
96 |
99 |
85 |
20 |
| 密度 |
8.8 |
8.8 |
8.8 |
8.8 |
7.7 |
| 抵抗値(λΩm) |
0.6 |
0.6 |
0.6 |
0.6 |
0.7 |
|
| 試験方法：IEC 404-2、ASTM
A889-88、KS
C4006 |
|
|
|
磁気シート材B-111-01●磁気シールドシート地 パーマロイ・フォイルはニッケル合金 2 |
磁気シート材 幅1000ｍｍＸ50ｍ巻き 厚み0.4ｍｍ 幅 1000ｍｍ 50ｍ￥290000 メールで見積を依頼する
1ｍ切り売り￥8120（税別） |
| 特性 ↓いろんな応用ができます |
ネオジウムは磁気シート材を通じて
金属と付着します |
磁気シート材はネオジウムとの磁力は弱いが
付着はします
|
 |
磁場遮蔽用電線チューブ・電線トレー
●チュービング.シールドチューブ 小ロットにて受注
magnetic wave shielding cable tube・ cable tray
フィルム内層にメグシルを装着して電線まわりをくるんで磁場を遮蔽する |
 |
磁場遮蔽ケース
magnetic wave shielding case・cover
メグシル表面に厚いフィルムをコーティングして設備のカバー内部に簡単に
附着するとか , ケース化して磁場遮蔽ができる . |
 |
ノイズフィルタコア用
noise filter core
小幅でカッティングが可能なのでノイズフィルタコア用でも適用が可能だ . . |
|
|
IC カード , クレジットカード保護磁場遮蔽パッド
magnetic wave shielding purse
既存の財布に挿入するとか財布製造の時内皮に挿入して IC カード , クレジットカードなどを非接触式センサー , 携帯電話 , カードリーダー
, 磁石などから保護する |
モバイル電話、ノートパソコン、LCD
マシン、半導体マシン、ノイズフィルタコア、ケーブルトレー、変圧器、磁気波のシールドケースと増幅器カバー、DVC、DSC、シールドルーム、ICカード
クレジットカード保護のための財布など
|
|
