パーマロイ 磁場遮断 ホイル パーマロイ箔 製造 磁界(じかい)シールド
 ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス
、鎔接及びカッティングが容易であるという長所があります。

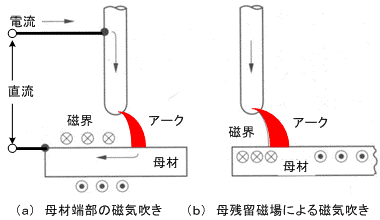

磁場の遮断 アーク溶接で磁場が発生することで 機器に磁場が回り込む被害

B-106-12                      パーマロイホイルはニッケル合金板を特殊熱処理した製品
ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス
、鎔接及びカッティングが容易であるという長所があります。
B-106-18 超薄磁場遮蔽フィルム 「マグシル」詳細を見る
B-111-02 磁気シールドシート 幅90cmX50m巻き
B-111-03 磁気を遮断するのがこの磁気シールドなんです 磁気シールド素材
         ●磁気を遮断するのがこの磁気シールドなんです 磁気シールド素材
  電磁波の遮蔽 銀 銅塗料スプレー(磁場.電磁波の研究開発に最適) 世界初 製造
B-110-01 シールドスプレー銀銅導電塗料

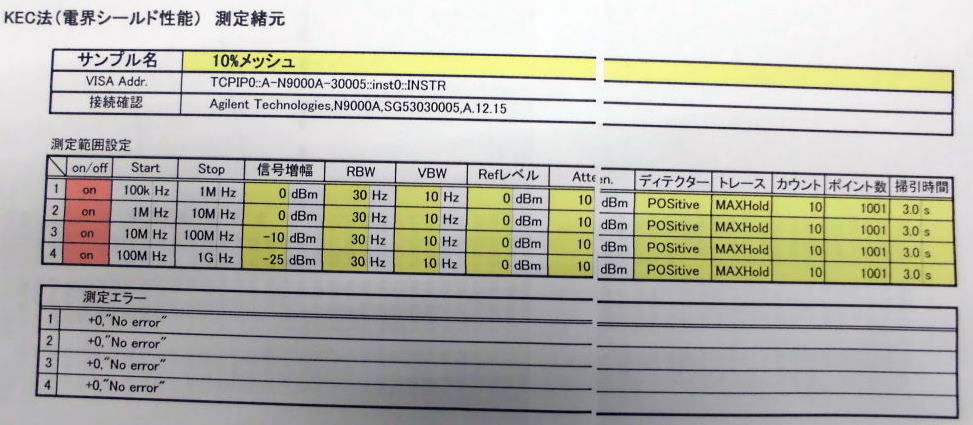

シールド及び製品テスト方法
B-106-01  ●EMCノイズ対策.ESD対策 電磁波対策 EMI 静電気対策

        詳細カタログ




会社概要    KDD(株) 大阪市城東区新喜多1丁目2-7-1708    通販法   今までの納品先
    .磁場シールド事業   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
通貨レート自動計算はこちら 主要通貨レートはこちら 為替計算機
国際郵便サービス(海外への発送)  国別引受条件早見表
 国際 010-81-50-1102-4906  FAX 010-50-1107-5569
外国への配送も行っております  インボイス証明はメール、FAXさせて頂きます
英語
english
韓国語
korean
中国語
chinese
フランス語
Francais
お振込み口座 SHIGA-BANK
A transfer account
スペイン語
Espanol
イタリア語
L'italiano
ポルトガル語
Portugues
ドイツ語
Deutsch
日本貿易機構(ジェトロ) http://www.jetro.go.jp/indexj.html
韓国の場合住所はハングル文字、英語でお願いします
english 英語 korean 韓国 chinese 中国 Francais フランス語
Espanol スペイン語 L'italiano イタリア語 Portugues ポルトガル語 Deutsch ドイツ語
 ↓スカイプのダウンロードはロゴマークをクリックしてください。
Windows用3.5.0.214 バージョン スカイプネット(カメラ付)も設置してます。スカイプ名masachi6 です
世界各国通話は(インターネット回線利用にて無料です)まず登録をしてください

スカイプ名kdd002です(デスク2) メール(海外通信、国内通信)
スカイプ名kdd001です(デスク1) (国内通販)

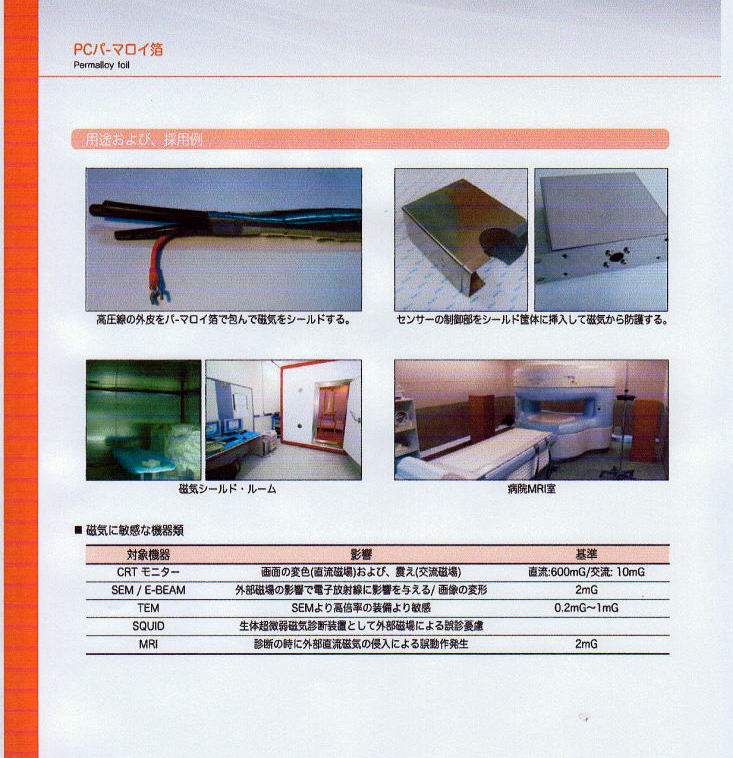

電子式電力メーターに使用するパーマロイコア
オーデオ機器 時計.電子レンジ.. 家庭用電気機器..自動制御装置.高精度計測器 リニアモーターカーの磁場
磁場の遮蔽用途.パソコンモニター画像のゆれ.色むら. デジタルカメラの制御.磁気遮蔽シールド.磁気シールドBOX
トランスコアー 磁気シールドルーム パーマロイ帯板 変動磁界の影響.などに使用できます

ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)

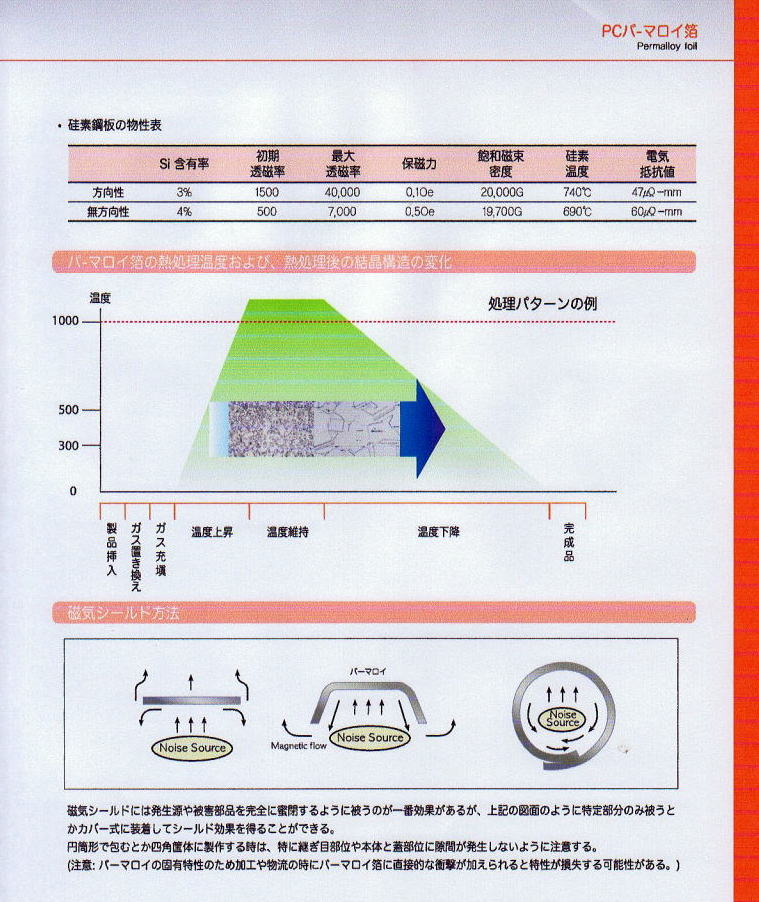

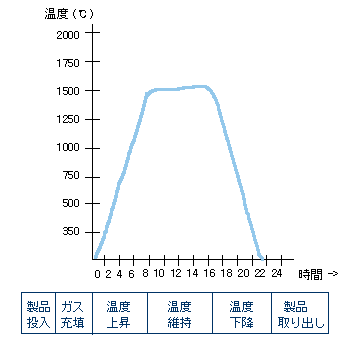

PC(Ni 80℃)を水素ガスにより高温で特殊熱処理することでpc表面の結晶構造が変わり透磁率が高くなる

結晶粒子
熱処理を施した表面 (x100) 熱処理後の表面 (x100)

電磁波は電場と磁場で区分することができ、電場は導電性素材で遮蔽または接地をすれば效果があるが、磁場は導電性素材では遮蔽が難しい。特に人体には電場より磁場がより有害であるという学説も多い。パーマロイ、ミュケタルはニッケルが含まれた鉄板を高温で熱処理して磁場遮蔽機能を加えた製品であり、磁場遮蔽性能は約96%にも達する。短所としては、性能は優秀だが価格が高いということ。

ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。

尖頭値 磁束密度 [T] 測定周波数 (Hz)
60 100 200 400 1,000
5.000 x 103 - - - 1.65x 104
1.000 x 102 - - - 2.86x 104 1.67x 104
2.500 x 102 - - 4.35x 104 3.01x 104 1.73x 104
5.000 x 102 6.95x 104 6.27x 104 4.59x 104 3.16x 104 1.82x 104
7.500 x 102 7.58x 104 6.65x 104 4.86x 104 3.31x 104 1.90x 104
1.000 x 101 8.17x 104 7.02x 104 5.06x 104 3.43x 104 1.98x 104
1.250 x 101 8.61x 104 7.32x 104 5.24x 104 3.54x 104 2.05x 104
1.500 x 101 9.08x 104 7.63x 104 5.42x 104 3.68x 104 2.11x 104
1.750 x 101 9.47x 104 7.89x 104 5.59x 104 3.79x 104 2.15x 104
2.000 x 101 9.85x 104 8.11x 104 5.72x 104 3.89x 104 2.20x 104
2.500 x 101 1.06x 105 8.57x 104 6.01x 104 4.03x 104 2.16x 104
3.000 x 101 1.12x 105 8.95x 104 6.19x 104 4.02x 104 1.98x 104
3.500 x 101 1.12x 105 9.24x 104 6.21x 104 3.91x 104 -
4.000 x 101 1.20x 105 9.31x 104 6.08x 104 3.69x 104 -
4.500 x 101 1.22x 105 9.23x 104 5.85x 104 3.44x 104 -
5.000 x 101 1.13x 105 9.07x 104 5.56x 104 - -
5.500 x 101 8.52x 104 8.07x 104 - - -
6.000 x 101 5.68x 104 5.50x 104 - - -

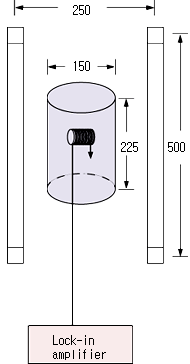

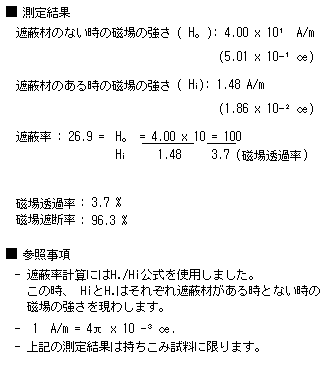

右の図のように間隔が250 mmのヘルムホルツコイルで周波数が60Hzの0.5 Oeの磁場を発生させ、ヘルムホルツコイル内に探知コイル(直径: 37mmφ、長さ: 50mm、有效面の全巻線数: 8.57x103cm2)とコイル増幅器(EG&G PAR、モデル: 5210)を利用して発生した磁場を測定した後、遮蔽率を測定するために直径が150 mmφ、長さ225mmの遮蔽材で探知コイルをくるんだ後、磁場を測定した。
本成績書の試験結果は受付された試験品目に限り、広告及び宣伝には利用されません。

ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)

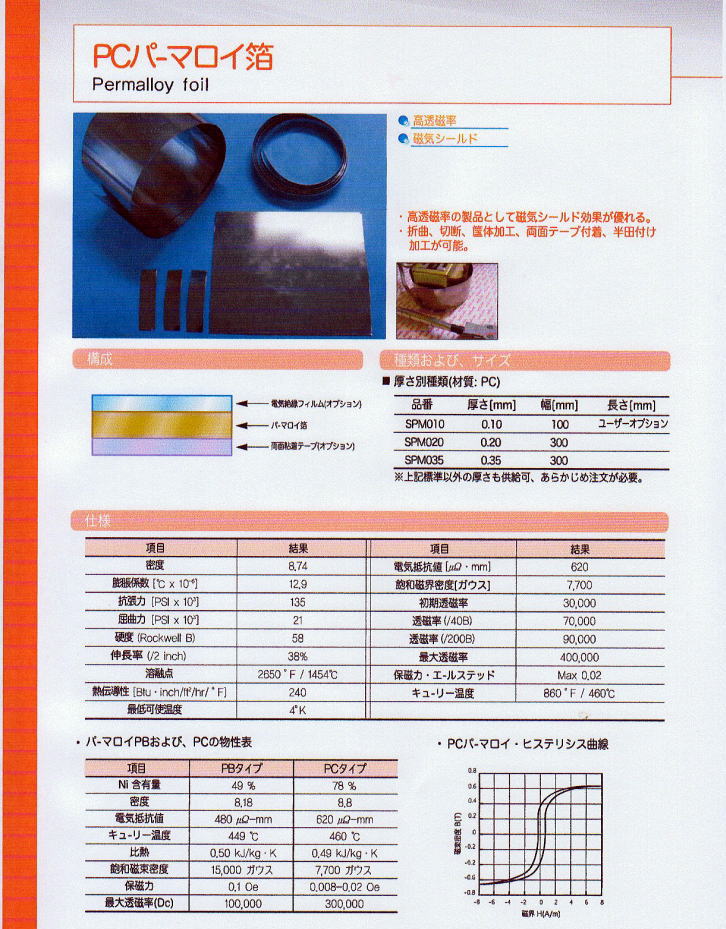

厚み0.10mm~0.35mm
パーマロイ 磁場遮断 ホイル パーマロイ箔 製造 磁界(じかい)シールド
2014年5月以後受注文生産になりました 円安にて価格変更
HPで一部前価格にて変更してない箇所もございます(変更後の価格に改定させていただきます)海外工場生産

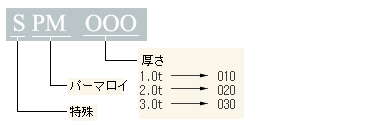

品名 SPM010 SPM020 SPM030
SPM035 PM035
 価格  ¥16500(税別)  ¥31200(税別)  ¥42900(税別)  ¥46800(税別)  ¥53300(税別)
 納期 最速 21日
 最速 21日
 最速 21日 最速 21日
 最速 21日

サイズ(1枚)
 304mmX900mm  304mmX900mm  304mmX900mm
中止製造
 304mmX900mm
 304mmX900mm
ガウス 7,700 7,700 7,700 15,000 17,000
周波数
0Hz-100KHz 0Hz-100KHz 0Hz-100KHz 0Hz-50KHz 0Hz-1KHz
暑さ(mm) 0.10 0.20 0.30 0.35 0.35
幅(mm) 100 208 240 240 500
磁気遮断
防護有効性(%)
80 96 99 85 20
密度 8.8 8.8 8.8 8.8 7.7
抵抗値(λΩm) 0.6 0.6 0.6 0.6 0.7
試験方法:IEC 404-2、ASTM A889-88、KS C4006

パーマロイ:Ni(78%)(Fe)聖、Ni、Mn、Mo?

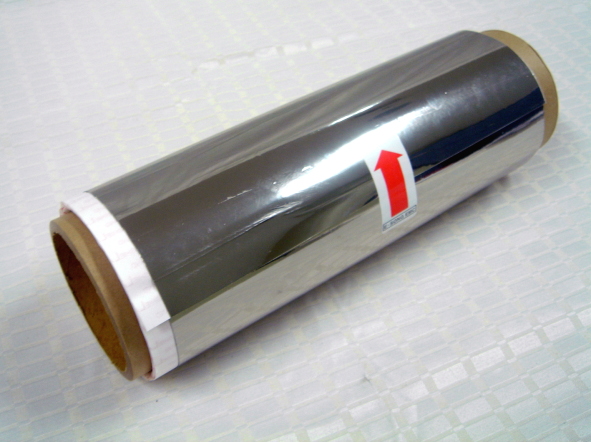

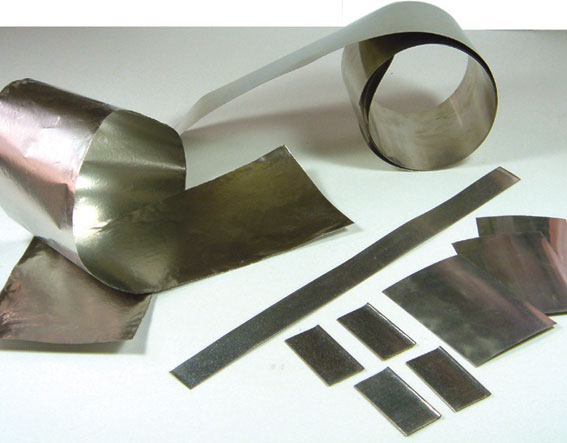

--- パーマロイ金属箔

ニッケル合金板を特殊熱処理した製品であり、磁場遮蔽に效果的であるとともに、軟質であるためプレス、鎔接及びカッティングが容易であるという長所があります。

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)

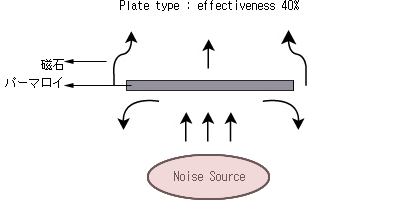

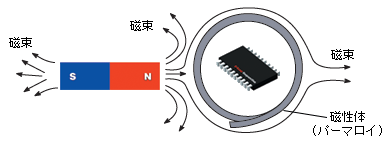

磁束の経路である空間に透磁率が高い磁性体を設置して磁束から遮蔽する。







電気炉辺、変電所の周辺、鉄道線路の周辺(指令室)、スピーカー周辺

表面絶縁処理or粘着処理



プレス加工、トムソン加工が可能 ケース加工

モニター遮蔽方法



厚さ 0.4 ㎜ . 10m巻き 25m巻き超薄磁場遮蔽フィルム 「マグシル」詳細を見る

磁気シート材●磁気シールドシート地 パーマロイ・フォイルはニッケル合金 2
磁気シート材
幅1000mmX50m巻き
厚み0.4mm     幅 1000mm  50m¥290000
メールで見積を依頼する


お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
1m切り売り
¥8120(税別)

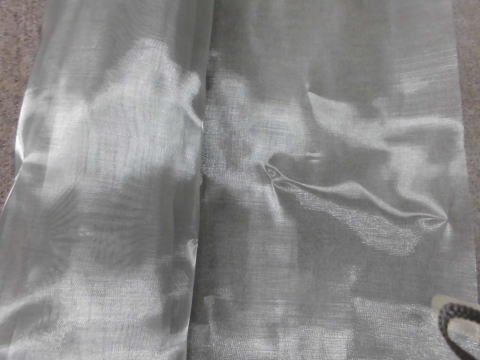

  磁界シールド 金網
 磁界シールド

幅 1m 50mロット   サンプル1m価格¥12000(税別) 厚み0.3mm 薄い金網 目0.05mm 丈夫で強い

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
