エコーバイオトイレの建て看板の制作 案     弊社がエコ.トイレをつくつたのは大津市 キリスト教会の現場です
        下は以前に工事した現場です 大阪 箕面市 国立公園です


  エコートイレ工事  完成 H25.3月4日
A-136-49

エコ.トイレ
このトイレは(し尿)を杉チップ(杉の伐採を利用)の中に
棲む微生物の働きで分解し.浄化した水を透過 再利用しています
無臭.無排水で.水洗水はリサイクルされる
自己完結型の水洗エコ.トイレです    大津びわ湖国際祈祷院 まきば教会
さらに イラスト画像があれば エコ トイレの仕組みが表現できる
    なにかいい案がないでしょうか
サイズは縦90cm横180cm 1枚で考えて制作してほしい

    山の水を利用してエコー トイレ 水洗トイレ 浄化した水を再利用している
   この看板の目的は大津びわ湖国際祈祷院 まきば教会が自然にやさしい 公害をださないためのイメージ看板です
     自然の森を大切に 尿処理はバイオの力で自然に分解していることを キリスト教会で見ていただくこと
       近隣住民に理解をしていただくことを目的にしています





 現場説明 浄化槽 大津市 生活排水路がないから浄化槽はできない 生活をするための浄化槽補助金は住んでいること住宅である
 工場 企業 団体には補助金はございません   農業用水の排水路は使用できません 河川敷への排水は森林組合とか行政の許可が必要になります
 許可ができて 自己負担で排水路をつくることになりますが補助金はでません

高速 田上インターを降りる   入り口が狭い   4トンは車幅 確保するのに どうのう袋 10個必要です

                  砂袋必要                         住家

   節水式は交換が必要です

   節水式は交換が必要です

 節水式は交換が必要です

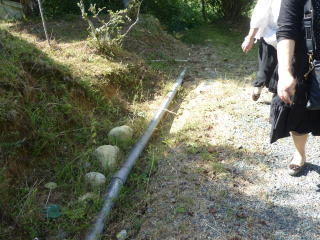

  パイプが破損している

   尿の排水ため 現在の様子です すべて排尿です


                                    小型ユンボしか入れない 幅80cm未満  扉をはずす必要あります

  家の前の下り坂から小型ユンボが入れます



    材料塩排水ビパイプ100mmX3.6mもの
 20本 接続ソケット26個 Lソケット16個
T型ソケット8個 接着のり パイプ切り
会所桝 8個 セメント60kg バラス1000kg
砂 1000kg  セメントミキサー1台
セメント(台車)1台 コテ 刷毛 竹ほうき 庭ほうき
角スコ 剣スコ 軽ダンプ

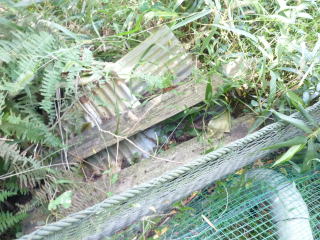

   肥ため池   うんこのため池
                                     2F ホールにトイレがない

    2Fにトイレを2台設置する  排水配管は1Fにする

    1F シヤワー室を2箇所設置      1Fに排水配管をする

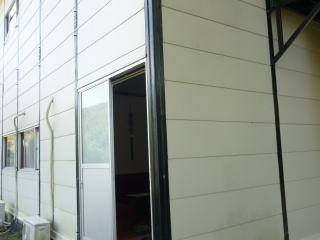

  1F裏側には排水配管がしてある


  勾配が悪いために配管の下げをおこなう

    工事について
ユンボ回送料金 ユンボレンタル 運転
と区別して計算
ユンボ1日¥13000 回送料往復¥6000
運転1日¥15000 ダンプ1台¥13000
トータルで1日¥41000~必要
そこで ダンプ1台 ユンボ1台 持ち込む方を探す
1日¥35000~¥38000で常用雇用した方法が得です
5日間で18万~20万で済む
 近くの土木業者がいい
  汚物 尿  解体して埋める

                               2箇所からの配管を集合し浄化槽バイオタンクに接続する

  この位置に3つは浄化槽を埋める 大型処理層1台は建てる

 1F入り口倉庫にある 必要なドアなどは使ってほしい

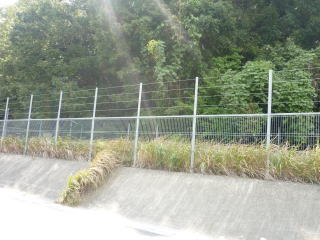

  鹿 猿の被害よけフエンス


 エコートイレの案内例  地元に対して公共事業に貢献していると表示  参考にして 大津びわ湖国際祈祷院 まきば教会の看板をつくりたいのです

  エコ.トイレ
このトイレは(し尿)を杉チップ(杉の伐採を利用)の中に
棲む微生物の働きで分解し.浄化した水を透過 再利用しています
無臭.無排水で.水洗水はリサイクルされる
自己完結型の水洗エコ.トイレです

 現場説明 浄化槽 大津市 生活排水路がないから浄化槽はできない 生活をするための浄化槽補助金は住んでいること住宅である
 工場 企業 団体には補助金はございません   農業用水の排水路は使用できません 河川敷への排水は森林組合とか行政の許可が必要になります
 許可ができて 自己負担で排水路をつくることになりますが補助金はでません

高速 田上インターを降りる   入り口が狭い   4トンは車幅 確保するのに どうのう袋 10個必要です

 入口は2.8m幅


 狭いところで2.5mです


      道路が荒れていますのでビリが少し必要

   配管を埋めます

配管をうめます


    50cm程度土を削り
 コンクリートの粉砕をいれて
    その上 ビリをいれて排水をよくします



    残土とコンクリートの粉砕をいれて
    その上 ビリをいれて排水をよくします

     残土とコンクリートの粉砕をいれて
    その上 ビリをいれて排水をよくします

       50cm程度土を削り
 コンクリートの粉砕をいれて
    その上 ビリをいれて排水をよくします

  水中ポンプで汚水を排水します
  うわ水はホースで散布して
  ドロで埋めます

水中ポンプで汚水を排水します
  うわ水はホースで散布して  ドロで埋めます

水中ポンプで汚水を排水します
  うわ水はホースで散布して  ドロで埋めます

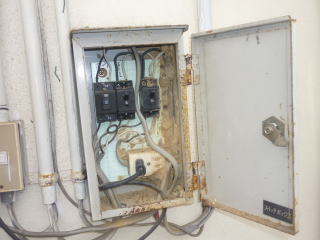

  大津びわ湖 キリスト教    電気工事 ポンプ電源の引き込み 街頭コンセント

  第2 聖殿 1階 便所 尿排水      炊事 排水  洗濯排水

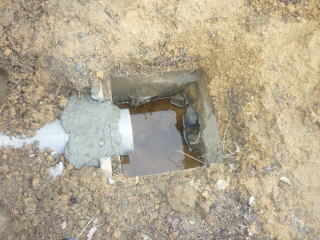

    排水ジョイント

     以前の配管 使用 第い聖殿 トイレ
          炊事場 排水 洗濯排水

古い配管撤去作業


                                 ホーラー槽


                                    浄化槽     貯水タンク   浄化した再水のタンク


                        住宅排水 風呂 炊事 トイレ








保温カバーして下さい


     保温カバー必要
