WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです

　この製品の使用事例

・	流量計、電力計、分析計など計装、計測装置の記録
・	プラントでの計測機器、制御装置のデータ記録、監視
・	環境測定分野での分析装置のデータ収集
・	雨量、積雪量、日射、風向、風速など気象データの収集
・	配線が困難な場所での計測

※	WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです。本機を使用するには必ずネットワークに接続する必要があります。また、インターネット経由で使用する場合には別途必要となる機器（ルーター等）やプロバイダの契約、固定IPアドレスやドメインの取得などが必要となります。

※	WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に、無線LANまたはダイヤル接続でご使用下さい。

※	ブラウザ表示にはJava実行環境（JRE=Java Runtime Environment）がインストールされていて、動作するように設定されている必要があります。

インターネット接続対応計装用ロガー WDR-7に付属するソフトウェアをご紹介します。

　この製品に付属するソフトウェア

WDR-7 for Windows

　ソフトウェアの概要

WDR-7 for Windowsは、[ネットワーク設定ユーティリティ]、[WDR-7 for Windows]、[マルチスケールグラフ]、[イベントビューア]の4つのアプリケーションで構成されています。
WDR-7 for Windowsの基本機能は大きく3つに分けられます。

1.WDR-7のネットワーク初期設定・詳細設定を行う…[ネットワーク設定ユーティリティ]
WDR-7をご利用の前に、ネットワーク設定ユーティリティで、ネットワークの初期設定と詳細設定を行います。

2.パソコンからネットワークを経由してWDR-7を設定・制御…[WDR-7 for Windows]
ネットワークを介してWDR-7本体のネットワーク設定、記録条件、警報等の設定、測定データの取得など、ネットワーク上の複数台のWDR-7を管理することができます。

3.測定データのグラフ表示・プリントアウト・保存…[マルチスケールグラフ]、[イベントビューア]
測定データを[マルチスケールグラフ]、[イベントビューア]を使って、グラフや一覧表に表示できます。操作方法はWindowsのインターフェイスをフルに活用した、感覚的な操作になっています。
グラフや一覧表をプリントアウトしたり、保存できます。保存ファイルは、テキストファイル形式として保存する事もでき、市販の表計算ソフトで読み込む事が可能です。

WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に無線LANでご使用下さい。

ネットワーク設定ユーティリティは同一ネットワーク（同一のブロードキャストドメイン）内で、必ず１台のパソコンから起動してください。複数のパソコンから同時に起動すると、正しい動作をしない場合があります。

　ソフトウェアの特徴

それぞれのアプリケーションの特徴をご紹介します。

初期設定とネットワーク詳細設定

WDR-7にIPアドレス（もしくはドメイン）やサブネットマスク、デフォルトゲートウェイなど、ネットワークを介して通信するための設定を行うツールです。

<ネットワーク初期設定>と<ネットワーク詳細設定>のメイン画面

WDR-7 for Windows

WDR-7を制御し、利用するためのアプリケーションです。WDR-7を設置場所として登録し、記録の設定、警報監視の設定や記録データの吸い上げなど、ネットワークを介して行います。
アナログ入力（４ｃｈ）と、接点入力（４ｃｈ）それぞれチャンネル毎に記録設定ができるので、目的に合わせた信号種別、記録方式などを設定できます。
また、警報設定、自動吸い上げ設定、ブラウザ設定などWDR-7の一括管理が容易になります。

マルチスケールグラフ

グラフは最大8チャンネルまで同時に表示可能です。チャンネルごとの表示非表示の切り替え・移動・削除のほか、グラフの色・線幅の変更ができます。グラフの一部をマウスで拡大表示することもできます。

また、表示されているグラフをデータ一覧表に切替えて表示できます。記録されているデータとその日時を全ポイント表示します。

・	2本のカーソルを、グラフに合わせることによりそれぞれのデータの値を表示し、更にカーソル間の差を算出します。
・	計算対象範囲における最高値・最低値・平均値・パルス積算値も表示します。
・	データはテキスト形式のファイル（CSV）として保存できます。作成されたファイルは表計算ソフト等で読み込むことができます。

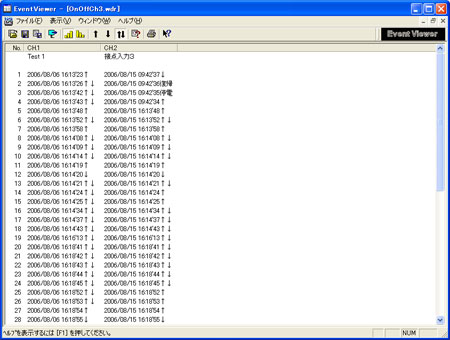

イベントビューア

イベントビューアは、イベント記録データを表示するアプリケーションです。データ番号、チャンネル名、記録日時、立ち上がりエッジ（↑）/立ち下がりエッジ（↓）/両方が同時に起きた時（↑↓）を表示します。
条件に合わせて表示を切り替えたり、印刷ができます。テキストファイル化して、市販の表計算ソフトで読み込む事もできます。

・	立ち上がりエッジ（↑） … 極性がOn（Low）→Off（High）に変化した場合立ち下がりエッジ（↓） … 極性がOff（High）→On（Low）に変化した場合

　ソフトウェアの仕様

ソフトウェア	WDR-7 for Windows
対象機種	WDR-7

	ネットワーク設定ユーティリティ
設定	初期設定ネットワーク詳細設定
その他	ログイン履歴(有効／無効)、ログイン履歴のクリア、通信時間設定

	WDR-7 for Windows
登録・設定	設置場所登録・削除設置場所設定、チャンネル設定、警報設定、自動吸い上げ設定、ブラウザ設定、アップロード設定
通　信	現在値モニタ、警報状態、記録データ吸い上げ、記録開始・停止時刻取得、全チャンネルの警報監視を中断全パラメータ取得、パラメータを工場出荷時に戻す、通信テスト

	マルチスケールグラフ
チャンネル数	8チャンネル　同時表示/処理
グラフ	チャンネル毎の折れ線グラフ表示（マウスによるグラフの拡大/縮小/スクロール表示可能）チャンネル毎の表示カラー変更・チャンネル毎の表示/非表示切り換え
データ	チャンネル名・記録間隔・データ数・最高値・最小値・平均値・パルス積算値・単位任意な２点間（ABカーソル位置）の時間差
ファイル出力	専用データファイル出力・テキストファイル（CSV等）出力（指定範囲：期間のファイル出力可能）
印刷	グラフ印刷・データ一覧印刷
その他	データ一覧表示・計算範囲（期間）設定・データメンテナンスチャンネル毎のデータ削除・チャンネル毎のデータ並び替え縦軸フルスケール設定

	イベントビューア
チャンネル数	64チャンネル同時表示/処理（イベント時刻記録のデータのみ）
画面表示	チャンネル毎のイベント時刻データ一覧表示表示形式（記録日時/時間差）切り替え
その他	表示（昇降順/立ち上がりエッジ/立ち下がりエッジ/両エッジ）テキスト形式で保存

動作環境OS	Microsoft Windows 2000/XP 日本語版※１
PC/CPU	Windowsが安定して動作する容量 LAN・TCP/IP通信が使用可能
メモリ容量	Windowsが安定して動作する容量
ディスク領域	10MB以上の空き領域（データは別途空き領域が必要です）
モニタ	SVGA(800×600）以上推奨・256色以上表示可能
LAN	100BASE-TXまたは10BASE-T カテゴリ5準拠ツイストペアケーブル（STP／UTP）
ウェブブラウザ	Internet Explorer 6.0（日本語版）以降

※１：	本アプリケーションをインストールするパソコンでは、アドミニストレータ（パソコンの管理者）の権限が必要になります。

※	WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです。本機を使用するには必ずネットワークに接続する必要があります。また、インターネット経由で使用する場合には別途必要となる機器（ルーター等）やプロバイダの契約、固定IPアドレスやドメインの取得などが必要となります。

※	WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に、無線LANまたはダイヤル接続でご使用下さい。

　この機種のサイズ

縦	83mm
横	102mm
奥行	28mm

　WDR-7　各部の説明

※イラストにマウスポインタを合わせると、寸法・番号が表示されます。

1：電源モニタLED　 2：ON/OFF信号警報モニタLED 　3：On/Off切替スイッチ
4：アナログ信号警報モニタLED　 5:REC LED 　6:Ext Out LED　 7:RS-232Cコネクタ
8：イーサネットコネクタ 9：AC電源ジャック 10:CFカードスロット　11：リセットボタン
12：ON/OFF信号入力端子　13：アナログ信号入力端子　14：+5V電源出力端子
15：外部出力端子　16：COM端子

※	WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです。本機を使用するには必ずネットワークに接続する必要があります。また、インターネット経由で使用する場合には別途必要となる機器（ルーター等）やプロバイダの契約、固定IPアドレスやドメインの取得などが必要となります。

※	WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に、無線LANまたはダイヤル接続でご使用下さい。

ネットワーク接続対応計装用ロガー　WDR-7の製品仕様をご紹介します。

　製品仕様

WDR-7

測定要素

　アナログ信号、ON/OFF信号

チャンネル数

　アナログ信号4チャンネル ON/OFF信号4チャンネル計8チャンネル

アナログ信号入力

チャンネル数：	4チャンネル（GND共通）
入力信号：	電圧または4-20ｍA信号（ソフトウェアによる通信で切り替え）
入力範囲・精度
電　　圧：	０～５V（入力インピーダンス:990kΩ）精度:±0.5％＋7mV（10～30℃の環境下において）
4-20mA信号：	０～40ｍA(入力インピーダンス100Ω) 精度：±1％＋0.07ｍＡ（10～30℃の環境下において）
測定分解能：	電圧：1.4ｍV ４－20ｍA信号：0.014ｍA
測定周期：	1秒（100ｍｓ×10サンプリングの平均値）
記録形式：	瞬時値記録：記録間隔毎の測定データ平均値記録：記録間隔内の測定データの平均値ピーク値記録：記録間隔内の最大値または最小値
記録方式：	定間隔記録(1秒から60分までの15通りから選択)
記録容量：	7200データ×4チャンネル
記録モード：	エンドレスモード (記録容量がいっぱいになると、先頭のデータに上書きして記録)
監視機能：	設定値（上限値及び下限値）と測定データの比較比較結果が判定時間以上設定値を超えた時警報状態とする
判定時間：	1秒から60分までの15通りから選択

ON/OFF信号入力

チャンネル数：	ON/OFF信号 4チャンネル
入力信号：	接点入力または電圧入力（本体スイッチで切り替え）
入力電圧範囲：	0V～25V
検出電圧：	ON（Low）：1V以下 OFF（High）：3V以上
チャタリングフィルタ：	なしまたは 30ms（ソフトウェアによる設定）
検出能力：	250Hｚ以下（チャタリングフィルタなしの場合） ON（Low)時間およびOFF（High）時間2ｍｓ以上（チャタリングフィルタなしの場合）
電圧入力：	フォトカプラによるアイソレーション
接点入力：	5V　4.7kΩでプルアップ（GND共通）
イベント時刻分解能：	1秒
測定周期：	チャタリングフィルタなしの時は、1ms周期で信号レベルを検出。チャタリングフィルタ30msの時は30回以上連続して同じ状態の時レベルを確定し、レベルの変化を計測
記録形式：	パルス数記録：記録間隔内の極性が変化した回数を記録イベント記録：極性が変化した時刻を記録
記録方式：	定間隔記録：1秒から60分までの15通りから選択イベント(極性変化)記録：イベント発生時の時刻 ※インターバル記録の時はアナログとON/OFF信号は同じ記録間隔
記録容量：	インターバル：7200×4チャンネルイベント（極性変化）：3600×4チャンネル
記録モード：	エンドレスモード ※記録容量がいっぱいになると、先頭のデータに上書きして記録
監視機能
パルス数：	判定時間内のレベル変化（片方向）の回数と設定値（上限値及び下限値）の比較判定時間が1～59秒の場合　1秒間隔で比較判定時間が1～60分の場合　判定時間の1/60の間隔で比較比較結果が設定値を超えた時警報状態とする
レベル（極性）変化：	指定レベルに変化後その状態が、判定時間以上継続した時警報状態とする
判定時間：	1秒から60分までの15通りから選択（各チャンネル毎に設定可）

電源

　専用ACアダプタ

消費電流

　0.3A（CFスロットが空の状態）

接点出力
(通報出力）

　出力点数：1ch　　　
　出力回路：フォトMOSリレー接点　
　オフ時の電圧：AC/DC50V以下　オン電流：0.1A以下　オン抵抗：35Ω（最大）

5V出力

　出力点数：２ポート
　出力電圧：5V±5％　MAX20mA　出力抵抗4Ω以下

タイマーカレンダー
バックアップ

　マンガンリチウム二次電池内蔵により、フル充電時は約5日間停電
　しても記録再開可※１
　記録データ及び設定値は不揮発性メモリにより保存

インターフェイス
（通信）※２

　RS-232C ：モデム接続専用
　RJ-45：100BASE-TXまたは10BASE-T
　CFカードスロット：無線LAN、データ通信カード（FOMA、ＡｉｒＨ"）

プロトコル

　HTTP、SMTP、 SNTP、FTP、PPP

本体動作環境

　0～50℃　20～80％RH（結露しないこと）
　CFカード使用時はCFカードの動作環境に準ずる

本体寸法/質量

　H83×W102×D28ｍｍ（突起部除く）／約140ｇ

付属品

　ソフトウェア（CD-ROM)×１　　ACアダプタ（AD-0605）×1
　LANケーブル（LN-20W）×1　　導入ガイド（保証書含）×1

※1	電池容量が不十分な場合は記録データが失われる場合があります。
※2	CFタイプの通信カードおよびRS-232Cへの接続機器は、メーカー動作確認済みの製品をご使用下さい。詳細はこちらをご覧ください。

※	WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです。本機を使用するには必ずネットワークに接続する必要があります。また、インターネット経由で使用する場合には別途必要となる機器（ルーター等）やプロバイダの契約、固定IPアドレスやドメインの取得などが必要となります。

※	WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に、無線LANまたはダイヤル接続でご使用下さい。

ネットワーク接続対応計装用ロガー WDR-7の付属品/製品構成
をご紹介します。

　この製品の付属品

ソフトウェア一式	ACアダプタ	LANケーブル（ストレート）

	製品構成（WDR-7）

※	WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです。本機を使用するには必ずネットワークに接続する必要があります。また、インターネット経由で使用する場合には別途必要となる機器（ルーター等）やプロバイダの契約、固定IPアドレスやドメインの取得などが必要となります。

※	WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に、無線LANまたはダイヤル接続でご使用下さい。

ネットワーク接続対応計装用ロガー　WDR-7のオプションをご紹介します。

　このシリーズのオプション

TR-5WK1	壁面アタッチメント
AD-0605	ACアダプタ

ネットワーク接続対応計装用ロガー WDR-7は、
CFカードスロットおよびRS－232Cポートを搭載しております。
CFタイプの無線LAN・FOMA・PHSカードを使用したり、
RS-232Cからモデムへ接続することで、無線LANや
FOMA回線・PHS回線、一般公衆回線を利用したシステムを
構築することが可能です。

通信カードやRS-232C接続対応機器については、
以下のメーカー推奨の物をお使いください。

　WDR-7で使用可能な通信カード(2006年9月現在)

※	こちらに掲載している動作確認済みカードは、すでに生産終了となり入手できない可能性がございますので、ご購入前に各通信カードメーカーへご確認下さい。

　無線LAN CFカード

メーカー名	型番
DARK Marketing Corp※1	XI-815
Buffalo	WLI2-CF-S11
PLANEXコミュニケーションズ	GW-CF11H GW-CF11X
IO-DATA	WN-B11/CFL WN-B11/CFZ

　PHS接続用 CFカード

メーカー名	型番
WILLCOM	AH-S405C
WILLCOM	AX420S

　FOMA接続用 CFカード※2

メーカー名	型番
NTT DoCoMo	FOMA　P2402
NTT DoCoMo	FOMA　P2403

　・会社名、商品名は各社の商標、または登録商標です。

※1：

Dark Marketing Corp社製無線LANカード「XI-815」は弊社にてお取扱しております。

※2：

moperaアクセスプレミアムの着信接続には対応していません。

　RS-232Cポートから使用可能な接続機器(2006年9月1日現在)

※	こちらに掲載している動作確認済みカードは、すでに生産終了となり入手できない可能性がございますので、ご購入前に各通信カードメーカーへご確認下さい。

　PHS

メーカー名	型番
WILLCOM	OiNET-790

　DoPa

メーカー名	型番
NTT DoCoMo	Mobile Ark 9601P
	Mobile Ark 9601D
	UM-ADP・D

　FOMA

メーカー名	型番
NTT DoCoMo	ＦＯＭＡ　ユビキタスモジュール専用アダプタ

　アナログ公衆回線用モデム

メーカー名	型番
IO-DATA	DFML-560EM
OMRON	ME5614E2

　・会社名、商品名は各社の商標、または登録商標です。

※	WDR-7はLAN及びダイアルアップ接続による通信専用のデータレコーダです。本機を使用するには必ずネットワークに接続する必要があります。また、インターネット経由で使用する場合には別途必要となる機器（ルーター等）やプロバイダの契約、固定IPアドレスやドメインの取得などが必要となります。

※	WDR-7が何も設定されていない状態（ご購入直後やリセット後）では、必ず有線LANから各種設定を行う必要があります。有線LANでの各種設定が完了した後に、無線LANまたはダイヤル接続でご使用下さい。

※	現在常時接続環境には対応しておりませんのでFTPアップロード機能、及びPC側の端末とWDR-7間のPPP接続のみご利用いただけます。将来的にはアップデートにより対応予定です。
