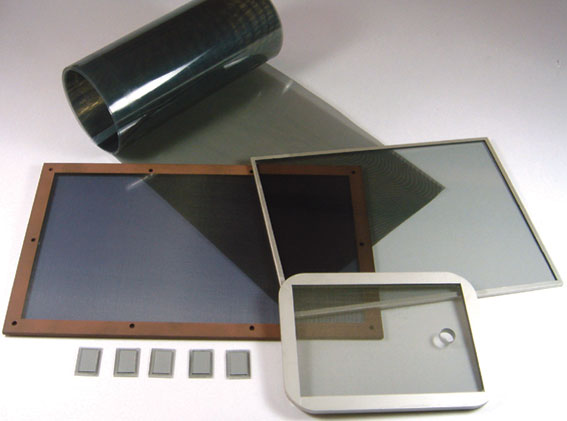

電磁波シールドウインドウ
光透過性が必要な開口部のEMI対策 デスプレなどのEMI対策
放射ノイズや電磁干渉からのシールド ビジコアル.ディスプテー向けの製品です
EMI遮蔽ウィンドウは表面がほとんど透明だから装備の内側を観測することができます。 強化ガラスを使った製品は表面すき取りがほとんど起きないです。
遮蔽効果は40dB(100MHz)位です。

シールド及び製品テスト方法
B-106-09   電波暗室、シールド・キャビネット、装置窓、 電子レンジ、ラック、モニターなど
    会社概要    KDD(株) 大阪市城東区新喜多1丁目2-7-1708    通販法   今までの納品先
 電磁波繊維シールド事業   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
通貨レート自動計算はこちら 主要通貨レートはこちら 為替計算機
国際郵便サービス(海外への発送)  国別引受条件早見表
 国際 010-81-50-1102-4906  FAX 010-50-1107-5569
外国への配送も行っております  インボイス証明はメール、FAXさせて頂きます
英語
english
韓国語
korean
中国語
chinese
フランス語
Francais
お振込み口座 SHIGA-BANK
A transfer account
スペイン語
Espanol
イタリア語
L'italiano
ポルトガル語
Portugues
ドイツ語
Deutsch
日本貿易機構(ジェトロ) http://www.jetro.go.jp/indexj.html
韓国の場合住所はハングル文字、英語でお願いします
english 英語 korean 韓国 chinese 中国 Francais フランス語
Espanol スペイン語 L'italiano イタリア語 Portugues ポルトガル語 Deutsch ドイツ語
 ↓スカイプのダウンロードはロゴマークをクリックしてください。
Windows用3.5.0.214 バージョン スカイプネット(カメラ付)も設置してます。スカイプ名masachi6 です
世界各国通話は(インターネット回線利用にて無料です)まず登録をしてください

スカイプ名kdd002です(デスク2) メール(海外通信、国内通信)
スカイプ名kdd001です(デスク1)     (国内通販)


導電性の繊維でスポンジを包んだ形態の製品であり、表面抵抗が低く遮蔽効果が優れています。多様な形状への制作および加工が可能であり、長さも自由に調節でき両面粘着テープが付着しているので装着も容易です。

メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
外形図

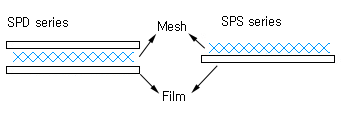

構造図


透過図(EMI Filter Window t2.8 for PDP)

導電性の繊維でスポンジを包んだ形態の製品であり、表面抵抗が低く遮蔽効果が優れています。多様な形状への制作および加工が可能であり、長さも自由に調節でき両面粘着テープが付着しているので装着も容易です。

メールにてお問い合わせ
お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)
電磁波遮蔽特性(導電纎維メッシュ130 Meshの場合)

光特性(導電纎維メッシュ130 Meshの場合)

メッシュの種類別の電磁波遮蔽特性(参照)
製造名 格子数(inch) ワイヤの太さ(mm) 遮蔽率
1 MHz
10MHz
100 MHz
SUS WIRE MESH
100
0.05
166
105
88
Copper wire MESH
100
0.05
107
111
85
Fabric MESH(Ni+Cu+Ni)

0.04
70
65
58

PDP用一般仕様

    ①AS-ARフィルムの光特性

    * PDP用一般仕様(電光線透過率 92.0% ヘイズ0.7% 表面抵抗2X108√2/□)
     ②NiR光フィルムの特性

    * PDP用一般仕様です。透過率12%以下
    ③ガラス仕様(PDPフィルターウィンドウの場合)
検査項目 規格 図解表示
ガラス板の厚さ(Glass Thickness)
2.8秒±0.5 MM

ガラス内の厚さ
±40 MM

面取り(R面取り)
0.5 ±0.2 MM
コーナーカット
オリエンテーションカット
C1 : 1.0 ±0.5 MM
C2 : 3.0 ±0.5 MM

角の破れ
深さ≦0.5 MM
長さ≦2.0
幅≦0.5 MM
外形寸法許容公差
指定の大きさ±0.5MM

きず
1500 Lux光源検査
[表示領域]
深さ≦0.02MM
[表示領域以外の表面]
深さ≦50MM
*ただし、5個以下

変色/汚染
> 1.0MM :許容不可
≦1.0MM :無視

表面に付着したガラス破片
≧0.05MM :許容不可
< 0.03MM :無視

表面粗い(80чm SCAN)
> 8 Å

直角度
< ±0.15%

曲がり度
< 0.1%


アクリル板の仕様
試験結果
試験項目 単位 結果値 試験方法
引張強度
伸び率

714
ASTM D 638
試験面: type 1
試験速度: 5mm/
比重(23/23℃)
-
1.139
ASTM D 792(A)
吸収率
0.30
ASTM D 570

1.7
ASTM D 256
熱伝導率
(平均温度: 20 ±5 ℃)

0.128
ASTM C 518
(光板熱流計法)
電光線透過率
92.6
ASTM D 1003

-
103
ASTM D 785 (手続きA)

122
ASTM D 648

∫/℃
5.7x10-
KS M 3015 - 97

∫/g℃
∫/g℃
∫/g℃
∫/g℃
∫/g℃
0.54
0.55
0.56
0.56
0.57
DSC分析

Copper Paint Data
仕上げ状態
無光、黒灰色
件組み時の間
自然乾燥(25℃)で:
指触乾燥: 5-10分
浄化乾燥: 3時間
強制乾燥: 50℃x 30分(素地表面温度)
*ただ、乾燥は強制乾燥を行った方が良いです。
塗布率
平坦且つ滑らかな面にて乾燥塗膜厚さ50マイクロンで5~6m3/kg.
比重
約1.9(kg/L)
引火点
13℃(密閉式)
減衰特性
500 KHz - 1000 MHzで30 - 50dB (50マイクロンで塗装の時)

Silver Paint Data
Typical Properties
(as supplied)
pigment
Binder
Weight solids
Diluet
Density
Theoretical Coverage
Shelf Life
Viscosity(#2 Zahn cup@77℃/250F)
: silver
: Vinyl
: 47.0 ± 2.0%
: MEK or see "Mixing and Dilution"
: 10.7 lb/gal
: 229 sq ft/gal/mil
: 12 months
: 20-25 sec
Typical Properties
(as aprayed)
VOC
Drying time
: 669 g/l
: 5 min air dry to touch/10 min to handle then 10 min @ 2250F(107℃) or air cure for 24 hours
Recommended Dry film thickness
: 0.4-1.0 mil
Typical Properties
(when dried)
Sheet resistance
Attenuation
: < 0.020 ohms/sq/il
: >75dB

導電性の繊維でスポンジを包んだ形態の製品であり、表面抵抗が低く遮蔽効果が優れています。多様な形状への制作および加工が可能であり、長さも自由に調節でき両面粘着テープが付着しているので装着も容易です。

メールにてお問い合わせ

お申し込みはkdd002@kdd1.com
(コピーしてアドレスに貼り付けてください
)
kdd002@kdd1.com(パソコン用)

メール(スマホ用)



プラスチック板

メッシュ材質/メッシュ数/inch
表面処理
バス材質(電極)
カラー
①アクリル板 ①導電纎維メッシュ
②導電纎維メッシュ
③導電纎維メッシュ
④ステンワイヤーメッシュ
⑤ステンワイヤーメッシュ
⑥ステンワイヤーメッシュ
⑦銅エッチングメッシュ
⑧銅エッチングメッシュ
⑨銅エッチングメッシュ
80
130
200
30
50
100
50
100
200
①AR(乱反射防止)
②NIR (近赤外線遮断)
③HARD(ハードコーティング)
①シルバーペイント
②銅ペイント
③導電性アルミニウム ペインティング
All Color

サイズ(横x縦)
Min 10mm X 10mm Max 870mm X 2、010mm
厚さ
Min 3.0 mm Max 10mm
バス幅
Min 2.0 mm
光透過率
50%~80%
表面抵抗(ohm/inch)
2-0.1


プラスチック板 メッシュ材質/メッシュ数/inch 表面処理 バス材質(電極) カラー
①ガラス板
①導電纎維メッシュ
②導電纎維メッシュ
③導電纎維メッシュ
④ステンワイヤーメッシュ
⑤ステンワイヤーメッシュ
⑥ステンワイヤーメッシュ
⑦銅エッチングメッシュ
⑧銅エッチングメッシュ
⑨銅エッチングメッシュ
80
130
200
30
50
100
50
100
200
①HARD(ハードコーティング)
①シルバーペイント
②銅ペイント
③導電性アルミニウム ペインティング
透明

サイズ(幅X長さ)
Min 10mm X 10mm Max 500mm X 50m
厚さ
Min 0.25mm Max 0.4mm
バス幅
Min 0.2mm
光透過率
30%~50%
表面抵抗(ohm/inch)
2-0.1


プラスチック板 メッシュ材質/メッシュ数/inch 表面処理 バス材質(電極) カラー
①ポーリエスタフィルム
②PVCフィルム
③ポーリウレタンフィルム
①導電纎維メッシュ
②導電纎維メッシュ
③導電纎維メッシュ
④銅エッチングメッシュ
⑤銅エッチングメッシュ
80
130
200
50
100
①AR(乱反射防止)
②NIR (近赤外線遮断)
③HARD(ハードコーティング)
①導電性アルミニウム ペインティング
All color

サイズ(幅 X 長さ)
Min 10mm X 10mm Max 500mm X 50m
厚さ
Min 2.0 Max 4.0
バス幅
Min 2.0
光透過率
30%~50%
表面抵抗(ohm/inch)
2-0.1

導電性ペインティングタイプ
C タイプ
Z タイプ
L タイプ
I タイプ
銅板タイプ
導電性テープタイプ
導電性メッシュを外部に出すようにして導電性テープで固定させる。

導電性の繊維でスポンジを包んだ形態の製品であり、表面抵抗が低く遮蔽効果が優れています。多様な形状への制作および加工が可能であり、長さも自由に調節でき両面粘着テープが付着しているので装着も容易です。

メールにてお問い合わせ
接地方法①


接地方法②



接地方法③

接地方法④、湿り気がある所に次の方法を使えば良い。
