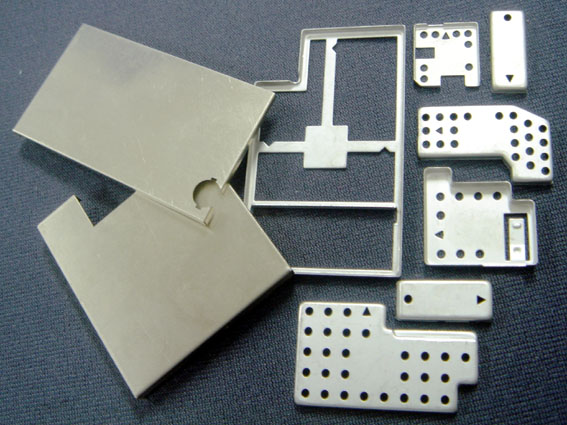

シールドカン金属ホイルを薄くケース化して加工した製品であり、回路基板の部分別遮蔽用として遮蔽特性が優れており、
機械に実装するための作業が容易です。

B-106-17   シールド及び製品テスト方法


会社概要    KDD(株) 大阪市城東区新喜多1丁目2-7-1708    通販法   今までの納品先
             電磁波繊維シールド事業   滋賀県野洲市木部930  077-589-2354 FAX 077-589-4892
通貨レート自動計算はこちら 主要通貨レートはこちら 為替計算機
国際郵便サービス(海外への発送)  国別引受条件早見表
 国際 010-81-50-1102-4906  FAX 010-50-1107-5569
外国への配送も行っております  インボイス証明はメール、FAXさせて頂きます
英語
english
韓国語
korean
中国語
chinese
フランス語
Francais
お振込み口座 SHIGA-BANK
A transfer account
スペイン語
Espanol
イタリア語
L'italiano
ポルトガル語
Portugues
ドイツ語
Deutsch
日本貿易機構(ジェトロ) http://www.jetro.go.jp/indexj.html
韓国の場合住所はハングル文字、英語でお願いします
english 英語 korean 韓国 chinese 中国 Francais フランス語
Espanol スペイン語 L'italiano イタリア語 Portugues ポルトガル語 Deutsch ドイツ語
 ↓スカイプのダウンロードはロゴマークをクリックしてください。
Windows用3.5.0.214 バージョン スカイプネット(カメラ付)も設置してます。スカイプ名masachi6 です
世界各国通話は(インターネット回線利用にて無料です)まず登録をしてください

スカイプ名kdd002です(デスク2) kdd002@kdd1.com(海外通信、国内通信)
スカイプ名kdd001です(デスク1)     (国内通販)

金属ホイルを薄くケース化して加工した製品であり、回路基板の部分別遮蔽用として遮蔽特性が優れており、機械に実装するための作業が容易です。

メールにてお問い合わせ

材質 厚さ(mm) メッキ 温度
Beryllium copper 0.09~2.0 Tin, Nickel, Gold Annealed
Stainless steal(#302) 0.2~1.5 Annealed
Steel 0.2~1.5 Tin, Nickel

金属ホイルを薄くケース化して加工した製品であり、回路基板の部分別遮蔽用として遮蔽特性が優れており、機械に実装するための作業が容易です。

材質 タイプ Permeability
Copper Diamagnetic 0.999991
Nickel Ferromagnetic 600
Mild steel Ferromagnetic 2,000
Mu metal Ferromagnetic 100,000

金属ホイルを薄くケース化して加工した製品であり、回路基板の部分別遮蔽用として遮蔽特性が優れており、機械に実装するための作業が容易です。

メールにてお問い合わせ


下の仕様を参考して見積りの依頼をお願い致します。



リールサイズ

Parts dimensions (mm) 公差(±mm)
1) O.L (Out length)
2) I.L (Inner length)
3) O.W (Out width)
4) I.W (Inner width)
5) O.H (Out height)
6) I.H (Inner height)
7) T (Thickness)
8) P.D (Pick up point Dia)

Package spec (mm) 公差(±mm)
1) Parts qty per reel
2) C.W (Control tape width)
3) C.P (Control tape pitch)
4) R.D (Reel diameter)

Row material
1) Material
2) Plating

金属ホイルを薄くケース化して加工した製品であり、回路基板の部分別遮蔽用として遮蔽特性が優れており、機械に実装するための作業が容易です。

メールにてお問い合わせ

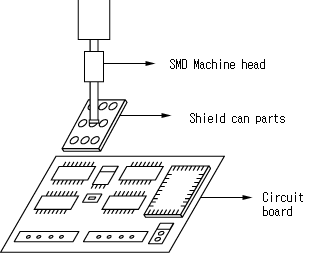

キャリアTapeに盛られているので自動で実装が可能
殆ど自動実装なので生産速度が早い
小型、スリム電子機器にたくさん使用されている
