| 電磁遮蔽効果の高い銅鉄合金 銅90％ 鉄10％のシールド鋼材 テープ巻き．板状に加工 銅90％ 鉄10％のシールド鋼材 アース取り作業を省略することができます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B-104-09 新しい電子材料CFA 英語版 韓国語板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| １．導電材料 ①放電ワイヤー ②放電加工電極 ③避雷針 ④アース棒（優れた導電性、優れた機械的強度） ⑤バッテリ等電極、端子台材料（締付けトルクが従来より大きくできるため、信頼性が向上する） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 銅鉄合金の応用・もくじ > 構造材料１．高周波回路等ハウジング２．放熱フィン ３．電磁シールド建材 ４．電波暗室材料 ・壁材 ５．リードフレーム材 ６．導電ネジ類、端子材料 ７．モータハウジング（電磁遮蔽、機械強度） ８．コネクターピン（導電性、機械強度） ９．耐摩耗性 ①導電ブラシ（バネ性も優位） ②スリップリング ③パンタグラフ ④電車架線材 ⑤軸受け材料 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 銅鉄合金の応用・もくじ > 熱伝導材料①半田付け治工具②半田ロウ吸収体 ③IHクッキングの器具材料として ④抗菌特性を有します。 ２．放熱フィン ３．熱交換部品（高張力） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 銅鉄合金の応用・もくじ > 磁性材料１．電磁遮蔽技術への応用（特許出願中）①電磁遮蔽平板部材としての応用 電子回路、電子部品の電磁遮蔽と共に、放熱体としての共用・構造体として利用できます。 ②電磁遮蔽薄板部材としての応用 ケース外壁への両面接着テープによる使用 （製品番号） 金型加工による成形、シールドキャップなどによるシールドが可能です。 ③細線電磁遮蔽部材 Φ５０μｍからの細線加工が可能です。不定形部材への巻きつけ、貼り付けにより、適正な電磁シールドが可能です。又、他の繊維と混網し、不定形の被遮蔽物の覆いが容易に行えます。 ④シールドルーム部材 ・建材への混合により、建材のシールド効果を増強できます。 ・ガラス内への綴じ込み部材として、ご使用頂けます。 ・電磁遮蔽カーテン材、壁材、内装部材にご使用頂けます。 ２．熱伝導の良い電磁シールド材として応用できます。 発熱電子部品の放熱を兼ねた電磁シールド材として優れてた効果を発揮します。 ３．構造材として応用できます。 熱伝導・電気伝導・銅板より硬く構造材料としても応用できます。 又、相手機材が、銅又は鉄である場合、容易に銅鉄合金溶接棒で溶接できます。 ４．導電磁性材料としての特徴（特許出願中） ①情報タグ：リードライトピン・ワイヤ（情報媒体）として利用できます。 ②ＩＤカード：リードライトカードとして利用できます。 特に、機械部品のＩＤ管理など、耐油、耐水、汚れの多い悪環境下でのご使用が可能です。 ５．裁断材料応用（建築部材として、壁材・セメント・塗料） ６．シールドケーブル（バネ性、磁気シールド効果） ①電磁シールド網 ②コンクリート、塗料、壁材に混ぜ、シールドルーム素材として使用できます。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 銅鉄合金の応用・もくじ > 導電バネ材料１．バネ材①導電バネ材 ②ブラシ用バネ材、リレー部品 ２．可動配線材料（燐青銅に代わる新素材） 伝導率は、燐青銅より高く、高張力材料です。 ３．可動シールド網線 ４．可動配線用電線 ５．導電ワッシャ②放電加工電極 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電磁シールド効果評価試験 （５０MHｚ－２０GHｚの周波数領域計測） ５０MHｚ－２０GHｚの周波数領域における測定結果では、0.07ｍｍのCFAで測定限界領域であり、遮蔽効果は、８０ｄｂ以上の遮蔽効果が確認されている。  電磁遮蔽効果計測試験（II）

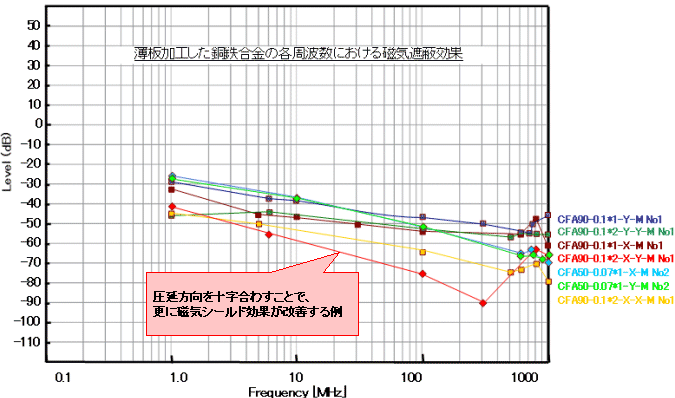

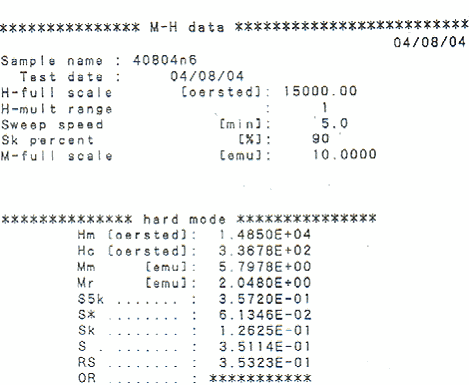

電磁遮蔽効果計測試験結果（I） 銅板に比較し､薄くとも、電磁遮断効果に優れている。  銅板の57倍の薄さで同等の電磁遮蔽特性を持つ  驚異的磁気遮蔽効果 （圧延方向の交差使用法による）  電磁シールド効果比較  電磁シールド効果試験結果  M-H data  電気抵抗特性 ＩＡＣＳ（Ｉｎｔｅｒｎａｔｉｏｎａｌ Ａｎｎｅａｌｅｄ Ｃｏｐｐｅｒ Ｓｔａｎｄａｒｄ）に基づき以下の通り。  但し、
金属特性  第1図 Cu-Fe2π平衡状態図 注1 ( )内の数字は､含量％を示す |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 『鉄と銅の合金は造ることはできない』とされて来た合金を独自技術開発 このすぐれた､銅鉄合金材料により､従来では得られなかった一段と高い特性や製品品質の造り込み､技術限界のブレークスルーにお役立て頂ける製品です。 １．CFA電磁シールド材でEMC対策 、このほど『CFA新製品CFA-shield9001シリーズとCFA-shield5001シリーズ』を完成し､発売を開始します。 従来の銅箔に比較し､電磁シールド効果を一段と高める事が出来ます。特に､電磁遮蔽効果計測試験結果において 、100kHzから1GHｚの範囲において､銅板厚さ0.2mmとCFA平板0.1mmの比較結果では､最小で20db、最大40db以上の 電磁遮蔽効果の改善結果が計測されています。 厚みを増せば勿論､更に効果を上げることができます。また、圧延方向を十字にクロスさせて使用した場合､特に高い電磁シールド効果が得られます。 『CFA新製品CFA-shield9001シリーズとCFA-shield5001シリーズ』では、両面接着テープにより容易に 電磁シールドが行えるようにしたものを用意しています。 CFA新製品は、電磁シールド効果だけではなく､薄くとも剛性を合わせ持ち、機械的強度に優れています。また、銅合金であることから､熱の篭り易いシールドケースの熱放散機能を改善できます。 特に､半田付け、鑞付けが容易であり、熱伝導とアース機能の改善が更に図れます。発熱性の電子部品の放熱を兼ねた 電磁シールド材として優れた効果を発揮します。 ２．線状電磁遮蔽部材 直径を選び線加工が可能であり､電磁シールドルームの建材や金網状のシールド部材として適用できます。 ３．細線電磁遮蔽部材 φ50μmからの細線加工が可能であり､不定形部材への巻きつけによる電磁シールドや､他の繊維と混網し、不定形の被遮蔽物の覆いなどの製作が容易に行えます。また、電磁遮蔽カーテン材､壁材、内装部材にもご使用頂けます。また、電磁シールドガラスとして､ガラス内への綴じ込み部材としても利用できます。 ４．CFA平板電磁遮蔽部材 金型加工による成形、シールドキャップなどによる電磁シールドが可能です。 ５．ケーブル素材として（強度､バネ性､磁気シールド効果） ①強度、バネ性を使ったロボットケーブル､可動配線に利用できます。 ②シールドケーブル部材として 強度､バネ性､細線加工可能な部材として、切れにくい、且つ電磁シールド効果の高いシールドケーブルに応用できます。 ６．放電加工電極材として 耐消耗、機械加工性、鍛造性、鋳造性、均一性、経済性にすぐれ､他の貴金属では得られない経済効果が得られます。 ７．その他の応用 対環境材料、低コスト材料として優れた素材として､情報記憶媒体、導電材料､導電構造材料熱伝導材料､導電バネ材､放熱フィン､磁性材料､熱交換部品（高張力）、リードフレーム材､コネクターピン(導電性､機械強度）、導電ネジ類､端子材料､モータハウジング（電磁遮蔽､機械強度）、導電ブラシ（耐磨耗性、バネ性も優位）、スリップリング(耐磨耗性）、パンタグラフ・電車架線材、軸受け材料、リレー部品として益々応用が広がっています。 尚､CFA製品は､CFA10～90を材料重量比で決定されます。 技術的なご相談は､次にお願いします。エレクトロニクス時代のEMC課題解決や、電磁特性改善にCFA製品をご活用下さい。 電磁波シールド材 電界・磁界とも抑制--銅鉄合金 銅と鉄の合金使用 （日経産業新聞2005年11月8日掲載記事） 銅と鉄の合金を使った電磁波シールド材を開発した。本社工場内に四千万円を投じて溶解炉を導入。近くサンプル出荷を始め､ 来年一月からの本格量産を目指す。従来のシールド材に比べ電磁波の防止効果を格段に高めたという。 開発した「銅鉄合金CFA電磁波シールド材」は銅と鉄の利用で､電界と磁界の両方を抑えられるという。用途に応じ､銅と鉄の配合比の変更も可能。厚さ五十マイクロ（マイクロは百万分の一）メートルのシールド材なら一枚でも八十～九十デシベルのシールド効果があり､二枚を重ね合わせれば大半の電磁波を遮へいできるとしている。 同社は比重が違うため合金にはできないといわれる銅と鉄を､特殊な添加物を混ぜて合金にする製造方法を確立したという。 通常､電磁波は銅板やアルミ箔（はく）などで抑えるが､複数枚を重ね合わせるなど多くの手間が必要だった。 新開発のシールド材で年間約十億円の売り上げを目指す。 ・日経産業新聞2005年11月8日掲載記事（PDF 272KB) ≫ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
