簡易シールドテントの組み立て方　モデル　　2組の組み立て　外側Ｗ3300ｍｍＸＬ3300ｍｍＸＨ2800ｍｍ 内側Ｗ3100ｍｍＸＷ3100ｍｍＸＨ2600ｍｍ 電波障害を減衰させるために外側テント　内側テントで電波の遮蔽をする目的のものです。減衰-60ｄｂ以上 1ｍｍの隙間があれば電波もれしますので、精密な縫製作業が要求されます
B-107-16　　　　　　　　　　　　　　　　　　 材料及び組み立ての順番をご説明させていただきます 　保管袋からだします
会社概要　　　　ＫＤＤ（株）　大阪市城東区新喜多１丁目２番-7-1708 　　　　　通販法　　　今までの納品先 　　　　電磁波事業　　　520-2431　滋賀県野洲市木部930　　077-589-2354　ＦＡＸ　077-589-4892
23 ● 1シールドテントの組み立て方 外側4200✕2200✕4900　 中側4100✕2100✕4700　　内側4000✕2000✕4500 24 ● 2シールドテントの組み立て方 外側4200✕2200✕4900　 中側4100✕2100✕4700　　内側4000✕2000✕4500
完　　成
Ｌ 3ｍ5ｃｍＸФ50ｃｍ	Ｌ 3ｍ5ｃｍＸФ50ｃｍ	Ｌ 2ｍ5ｃｍＸФ50ｃｍ
	ポールホワイト 322.5ｃｍＸ2本　72.5ｃｍＸ8本 168.5ｃｍＸ8本　150ｃｍＸ8本 200cｍＸ6本 3又Ｔ型X4個　4又Ｔ型Ｘ4個　Ｌ型3又8個 Ｖ型Ｘ12個　クロス（黒）金具Ｘ1個	接続ソケット箱
		Ｖ型Ｘ12個
Ｌ型3又8個	3又Ｔ型X4個	4又Ｔ型Ｘ4個
Ａ1　Ｂ1　Ｃ1　Ｄ1　と同じ記号にあわせて  組み立てます
脚立　は2ｍ40ｃｍの三脚をつかいましょう
固定は電工テープで固定しましょう
完成	外側　内側の　2個完成	最後に40度角でポールを固定します

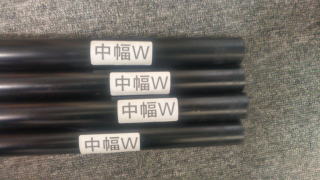

		ポールブラック 　3000ｍｍＸ10本 2530ｍｍＸ6本　2000ｍｍＸ8本 3又Ｔ型X4個　4又Ｔ型Ｘ4個　Ｌ型3又8個 Ｖ型Ｘ12個　クロス（黒）金具Ｘ1個

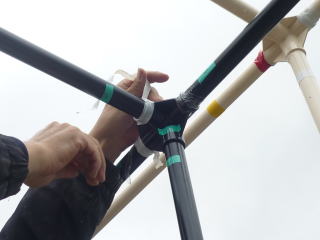

Ａ1　Ｂ1　Ｃ1　Ｄ1　と同じ記号にあわせて  組み立てます　　ゆれ止めには　　固定は電工テープで固定しましょう
組み立て作業を開始します 　簡易シールドテントの組み立て方　モデル　　2組の組み立て　　　外側　Ｗ3300ｍｍＸＬ3300ｍｍＸＨ2800ｍｍ　　　内側　Ｗ3100ｍｍＸＷ3100ｍｍＸＨ2600ｍｍ
外側　Ｗ3300ｍｍＸＬ3300ｍｍＸＨ2800ｍｍ 　　　　テントの底　入り口の位置の確認をします　 　　　　　　底のパイプを組みます　　 2ｍの脚立（足の保護）を中間に置きます 置くの右側から右側にポールを立てます 画像のように組み立てをします	内側Ｗ3100ｍｍＸＷ3100ｍｍＸＨ2600ｍｍ 　内側のテントを組みます テントの底　入り口の位置の確認をします　 　　　　　　底のパイプを組みます　　 2ｍの脚立（足の保護）を中間に置きます 置くの右側から右側にポールを立てます 画像のように組み立てをします	大きさの比較をしていただきます 　　　　3ｍＸ3ｍＸ2.6ｍになりますと５人が同時に作業しなければなりません 　　車　大型プラズマ　ロボットなどは重量がありますから 　床の保護をしてください 　一時的に前の横棒を取り外して段差をなくします 　　床シートの上にシールドテントその上に床シート その上にコンパネで床の保護をしてください
前からみた画像	横から見た画像	横から電源コードを挿入できます
ポール組立図　　　  外側から順番にポールを組立　足台を用意してください 問い合わせ　kdd002@kdd1.com 使用例　電磁波遮断テント　内側　　幅2.5ｍ　奥行2.3ｍ　高さ2ｍ 中側　幅2.6ｍ　奥行2.4ｍ　高さ2.1ｍ　外側　幅2.7ｍ　奥行2.5ｍ　高さ2.2ｍ
組立は①外側　大から組みます	②　中③内側	外　　中　内
外　　中　内	白色
		黒色
緑色
シールド効果の簡単なテストには携帯電話が圏外になりますから-50ｄｂ～-60ｄｂ以上はあります　 　　　　電波障害のテスト.　プラズマ発生器が及ぼす電波障害などすべてのテスト実験ができます 　　　　１重シールド法式テントでは1ｍｍ　縫製糸の隙間からでも電波は遮断できません　1ｍｍの隙間が電波漏れにもなります 　テントの縫製箇所　開閉部分のすべてにシールドで遮蔽をしています　 外壁と内壁との隙間10ｃｍをもうけることで電波の減衰を行っています 　　　　中から外の明かりは少し侵入しますが外からはまったく内部を見ることはできません 　　　　最近の携帯電波の受信感度はすぐれていますから1ｍｍの隙間からでも携帯通信が可能という携帯電話の 新技術のレベルは高く評価されています　 　　　　　電波塔の近くはとくに受信がよく電波の遮蔽はきわめて困難です　でも175Ｃの２重テント工法はいままでになかったもの　 シールド遮断効果は特にすぐれています 　　　　　　一度お使いいただければ.電波シールド効果は抜群の能力を発揮し開発レベルの向上に役立てていただけます 　　　　　　　次世代の電波を使った開発分野あるいは大型機器装置から出る高周波　低周波ノイズの遮断に欠かせないものになります 　　　　　　　　　ぜひご活用ください　　購入方法及び　　レンタル制度もございます　　 　　お申し込みはkdd002@kdd1.com (コピーしてアドレスに貼り付けてください) kdd002@kdd1.com（パソコン用） メール(スマホ用）
