自動販売機POSシステム
携帯端末を利用すれば、インフラの整いにくい山中や離島などで自動販売機の状況を把握することができます。

携帯電話の無線網を利用し事前（夜間）に検量し、適切な訪問計画をたてることができます。

突発的に起きた、故障、売り切れなども把握することができ対応することが可能となります。

当然僻地であれば、電波状態もあまりよくありません。
携帯電話の外部アンテナを使用することにより、改善されるケースも多いはずです。
当社では、ドコモのFOMA（２GHｚ帯）用外部アンテナを販売しております。

※mova　800MHz帯＆1.5GHz帯のサービスを2012年3月31日にサービスを終了しました。
　スマートフォンにはアンテナ端子が無い為外部アンテナを使用することができません。

IMT-2000 変換ケーブル（受注生産になります）
型 名 ケーブル長 接 栓
ARIB-SMAJ-020 0.2m※ ARIB-SMAJ
接続相手は標準タイプのSMAPです。
ARIB-SMAJ(R)-020 0.2m ARIB-RSMAJ（リバースタイプ）※
接続相手はリバースタイプのRSMAPです。
※ケーブル長（0.2m～10m)の指定ができます。受注生産となります。
ケーブル色は、現在は黒になります。
※SMAJリバースコネクターは外ネジに、コンタクトはピンです。
　主に無線LANに用いられています。
型 名 ケーブル長 接 栓
ARIB-TNCPJ-20 0.2m※ ARIBプラグ-TNCPJ
※ケーブル長（0.2m ～ 10m) の指定できます。受注生産。ケーブル色は、標準色は黒です。

※コネクターには、ケーブルなしのアンテナを接続してください。
延長ケーブルとの組み合わせは、コネクターロスが大きい為、お薦めできません。
仕様詳細はメーカーホームページでご確認ください。

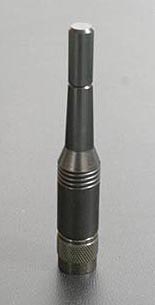

ホイップ型アンテナ
電圧給電型アンテナ
型名 B-２KT
価格 ４，５７１円（税別）
形式 単一型（V）1/2λ
周波数 2.1GHz
利得 2.15dBi
接栓 TNC-P
備考 ABS モールドカバーが、TNCP-2K と比較して衝撃に強い。
整合回路を有したアンテナ。電気的特性に優れる。
スリーブタイプ
型名 TNCP-２K
価格 ４，０００円（税別）
形式 単一型（V）1/2λ
周波数 2.1GHz
利得 2.15dBi
接栓 TNC-P
備考 PVCカバーで柔軟性がある。機械的衝撃によるコネクターダメージを極力避けたい場合、アンテナの損傷程度で機器を最大限守りたいニーズで主に用いられています。
※大量にご注文の場合メールで見積させていただきます。
TNC接栓アンテナ基台
アンテナ側接栓に高周波特性に優れるPJタイプ、ギガ帯対応低損失ケーブル採用。
型　名 ケーブル ケーブル長 機器側接栓
BK-15HQ-5-ARIB 1.5D低損失ケーブル 5m FOMA® ARIB
新発売
BK-15HQ-5-P2402 P2402用
6,300円
BK-15HQ-5-SMAP SMAP
新発売
BK-35D-5-SMAP 3.5D-FAE SMAP
新発売
写真：3.5Dの10mタイプ 　ケーブル長指定可
FOMA　２GHｚ帯　マリングレードアンテナ
特注製作の為、納期に1週間k～2週間程お時間をいただきます。
mova　800MHz帯＆1.5GHz帯のサービスを2012年3月31日にサービスを終了しました。
代引き・急ぎの場合はこちら→メール
船舶用アンテナ VD-2100M2
２1，０００円（税込）完売
IMT-2000コネクター付　マリンアンテナ
ケーブル長さは１０ｍ
周波数：720～2.5GHz帯
形式：1/2λ
利得：2.15dBi以下（公称：アンテナのみ）
　　　-7.85dBi以下（公称：ケーブル含む）
全長：約90cm
重量：450g



上記の値はある一定の測定条件によるものです。ケーブルの屈曲などで、その減衰量は変化します。アンテナの設置位置の電界強度によっては通信が不安定になる場合があります。通信が安定する場所を選んで、アンテナを設置して下さい。
船舶用アンテナ VD-725M25G
28,800円（税別）
IMT-2000コネクター付　マリンアンテナ
ケーブル長さは１０ｍ
周波数：720～2.5GHz帯
形式：1/2λ
利得：2.15dBi以下（公称：アンテナのみ）
　　　-3.00dBi以下（公称：ケーブル含む）
全長：約90cm
重量：1000g

5D ケーブル10m 直結
（20mまでケーブル長指定可能）、
アルミブラケット付き
・IMT-2000 コネクタ付きの型名は　
1ｍコネクター付き変換ケーブル
　VD-725M25G
・SMAコネクタ付きの型名は
　VD-725M25G-SMAP
新登場　IMT-2000（GSM/GPRS/UMTS/HSDPA）ルーフトップアンテナ
● ビス固定のアンテナです。ブラケットに、φ4の取り付け穴あり。 マグネット・ビス併用タイプもあります。
● λ/2半波長ダイポール型
● マグネット・ビス併用タイプもあります。
● 1.5D低損失同軸ケーブルが 5m付いています。（ケーブル10m長まで指定可能）
● コネクター別に５種類。
○IMT2000携帯端末用
○CFカード型端末のP2402・P2403用とN2502用
○USB端末のL-05A用
○通信ユニット用のSMA
● マルチパーパス型。使用用途に応じた取付け方法に拡張可能。
  固定用のビスは付属していません。ブラケット：三価クロメート仕上げ　レドーム：耐衝撃性ABS

※携帯端末への接続の可否に関しましては、通信会社の担当者に御確認下さい。
※スマートフォンには外部アンテナ端子がありませんので、使用できません。
ビス固定タイプ　アンテナ タイプ 価格 特徴
827アンテナ
※長さ１０ｍは1,000円
アップになります。
RTA827L-5
 6,500円（税込）
ARIB規格　IMT-2000コネクター付きアンテナ
1.5D低損失同軸ケーブルが 5m付
（ケーブル10m長まで指定可能）
RTA827L-5-SMAP
 6,500円（税込）
SMA型コネクター付き　ルーフトップアンテナ
接続アダプタ コネクター：SMA-J　
ケーブル長、指定タイプ
RTA827L-5-05A
 6,500円（税込）
L-05A型コネクター付き　ルーフトップアンテナ
接続アダプタ L-05A用
コネクタ付き
接栓：L-05A
N2502のコネクターとは多少異なります。
RTA827L-5-P2403
 6,500円（税込）
P2403型コネクター付き　ルーフトップアンテナ
接続アダプタ ＊写真はP-2403に接続した様子です。
RTA827L-5-N2502
 6,500円（税込）
N2502型コネクター付き　ルーフトップアンテナ
接続アダプタ N2502型コネクタ付きアンテナの場合、別売のケーブルホルダーを併用して下さい。
別売2,380円（税別）
マグネット固定タイプ タイプ 価格 特徴


※長さ１０ｍは1,000円
アップになります。		 RTA827L-5-MG（長さ５ｍ）
 6,500円（税込）
ARIB規格　IMT-2000コネクター付きアンテナ
1.5D低損失同軸ケーブルが 5m付
（ケーブル10m長まで指定可能）
RTA827L-5-MG-SMAP（長さ５ｍ）
 6,500円（税込）
SMA型コネクター付き　ルーフトップアンテナ
接続アダプタ コネクター：SMA-J　
ケーブル長、指定タイプ
RTA827L-5-MG-05A（長さ５ｍ）
 6,500円（税込）
L-05A型コネクター付き　ルーフトップアンテナ
接続アダプタ L-05A用
コネクタ付き
接栓：L-05A
N2502のコネクターとは多少異なります。
RTA827L-5-MG-P2403（長さ５ｍ）
 6,500円（税込）
P2403型コネクター付き　ルーフトップアンテナ
接続アダプタ ＊写真はP-2403に接続した様子です。
RTA827L-5-MG-N2502（長さ５ｍ）
 6,500円（税込）
N2502型コネクター付き　ルーフトップアンテナ
接続アダプタ N2502型コネクタ付きアンテナの場合、別売のケーブルホルダーを併用して下さい。
別売2,380円（税別）
規格
形式：単一型（v）λ/2λ　半波長ダイポール
周波数：UMTS/HSDPA: 800/850/1700/1900/2100MHz
GSM/GPRS: 850/900/1800/1900 MHz
利得：公称2.15dBi以下（ケーブルロス除く）
VSWR：2.0:1以下
ケーブル長：5m（標準長）、10mまで指定可能　
ケーブル損失：2GHz：1dB/m、1.7GHz：0.95dB/m、900MHz：0.68dB/m
全長：約15cm
重量：56g(ケーブル除く)
備考：＊固定用のビスは付属していません。

 このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、
FOMA® 通話サービスエリアを拡大させる事ができるものではありません。
FOMAはNTTドコモの登録商標です。FOMA® P2402・P2403・N2503は、NTTドコモの製品です。
新登場　データ通信専用機種　L-02C、L-03D、L-07A用外部アンテナ
● マグネット固定のアンテナです。（マグネット・ビス併用タイプも近日発売予定） アンテナ端子
● λ/2半波長ダイポール型
● マグネットタイプのみ
● 1.5D低損失同軸ケーブルが 5m付いています。（ケーブル10m長まで指定可能）
● コネクター別に３種類。
○L字端子、ストレート、SMA-Pコネクター付アンテナがあります。
○データ通信機専用機種　L-02C、L-０３D、Ｌ－０７Ａ用外部アンテナ
○他のデータ通信機でも端子があれば使える可能性はありますが、現在未確認
● マルチパーパス型。使用用途に応じた取付け方法に拡張可能。
  固定用のビスは付属していません。
ブラケット：三価クロメート仕上げ　レドーム：耐衝撃性ABS

※携帯端末の接続の可否に関しましては、通信会社の担当者に御確認下さい。
MG827L-5-0203L（L字仕様）

（納期10日）
※１０ｍは、1000円
アップになります		 L-02C、L-03D、L-07A用外部アンテナ
形式 Ｌ字端子
接続部分がL字仕様
価格 6,500円（税込）
利得 公称2.15dBi 以下（ケーブルロス除く）
仕様 全長：約16cm　本体重量：79g
備考 1.5D低損失同軸ケーブルが 5m付
（ケーブル10m長まで指定可能）
MG827L-5-0203（ストレート仕様）

（納期10日）
※１０ｍは、1000円
アップになります		 L-02C、L-03D、L-07A用外部アンテナ
形状 ストレート端子
接続部分がストレート仕様
価格 6,500円（税込）
利得 公称2.15dBi 以下（ケーブルロス除く）
仕様 全長：約16cm　本体重量：79g
備考 1.5D低損失同軸ケーブルが 5m付
（ケーブル10m長まで指定可能）
マグネットアンテナ タイプ 価格 特徴
MG827L-5 6,500円（税込）
ARIB規格　IMT-2000コネクター付きアンテナ
1.5D低損失同軸ケーブルが 5m付
（ケーブル10m長まで指定可能）
MG827L-5-SMAP
(SMA-Pコネクタ）
 6,500円（税込）
SMAP型
データ通信機用のSMAP
MG827L-5-05A
(L-05A型）		 6,500円（税込）
L-05A型コネクター付き　ルーフトップアンテナ
接続アダプタ L-05A用
コネクタ付き
接栓：L-05A
N2502のコネクターとは多少異なります。
MG827L-5-N2502
(N2502型）		 6,500円（税込）
N2502型コネクター付き　ルーフトップアンテナ
接続アダプタ N2502型コネクタ付きアンテナの場合、別売のケーブルホルダーを併用して下さい。
別売2,500円
MG827L-5-P2403
(P2403型）		 6,500円（税込）
P2403型コネクター付き　ルーフトップアンテナ
接続アダプタ ＊写真はP-2403に接続した様子です。
規格
形式：単一型（v）λ/2λ　半波長ダイポール
周波数：UMTS/HSDPA: 800/850/1700/1900/2100MHz
GSM/GPRS: 850/900/1800/1900 MHz
利得：公称2.15dBi以下（ケーブルロス除く）
VSWR：2.0:1以下
ケーブル長：5m（標準長）、10mまで指定可能　
ケーブル損失：2GHz：1dB/m、1.7GHz：0.95dB/m、900MHz：0.68dB/m
全長：約15cm
重量：56g(ケーブル除く)

※改良の為、 予告無くー部仕様変更する場合があります
　　ご了承下さい。		 接続イメージ

 このアンテナは、弱電界地帯を補助的にカバーする物であり、このアンテナを装着する事によって、
FOMA? 通話サービスエリアを拡大させる事ができるものではありません。
FOMAはNTTドコモの登録商標です。FOMA? P2402・P2403・N2503は、NTTドコモの製品です。
データ通信アダプタが、新しくなりました。外部接続端子のHS/AV機能に対応しました。
● この製品は、外部接続端子に「USB」と「POWER」と「ANTENNA」を同時に接続できます。
● ハンズフリー対応機種に対応しました。
IMT-2000規格の携帯端末用の三分配アダプタです。
IMT-2000端末にUSB、アンテナ、電源を同時接続する分岐アダプタです。
データ通信アダプタ 特徴
データ通信アダプタ ADP4 <<新製品>>　31,250円（税込）

規格
型名：ADP4
寸法：30x56x10mm（ケーブルを除く）、
重量：約30g（ケーブル含む）、
コネクタ：携帯電話用IMT2000コネクタA(EIAJ RC-5238A)、
ケーブル長：約28cm(コネクタ部含む)、
通過電力損失：1.3dB（2GHz）0.9dB（800MHz）

全対応機種：ARIBコネクターを有するIMT-2000端末。
但し、外部接続端子にアンテナ端子を持たない機種では外部アンテナを接続しても機能しません。
データ通信アダプタ
各接続端子の説明

携帯端末の外部接続端子の機能を単純に3分岐します。
従って携帯端末が有しない機能は働きません。
● 「FOMA」：携帯端末を接続します。
ADP４の付属ケーブルで、携帯端末の外部接続端子に接続します。
● 「USB」：データ通信、USBハンズフリー／ヘッドセット、AV。
平型端子付機器を利用したい場合は、NTTドコモ純正品の外部接続用イヤホン変換アダプタで変換してお使いください。
● 「POWER」：電源入力端子です。NTTドコモ純正のACアダプタ、DCアダプタを使用してください。
●  「ANTENNA」：外部アンテナ接続端子です。
ADP4を端末の外部接続端子に接続すると、外部アンテナに切り替わりますので、ADP4に外部アンテナを接続して使用してください。〈弊社製品：827-5、RTA827-5など〉
データ通信アダプタ 特徴
データ通信アダプタ 外部接続端子用　平型端子変換アダプタ
ADP-CR10　　39,600円（税込）
規格：
型名：ADP-CR10
寸法：30x56x10mm（ケーブルを除く）
重量：約30g（ケーブル含む）
コネクタ：携帯電話用IMT2000コネクタA(EIAJ RC-5238A)
　　　　　携帯電話用角形コネクタ（JEITA RC-5840）
ケーブル長：約28cm(コネクタ部含む)
通過電力損失：約1.3dB（2GHz）約0.9dB（800MHz）

対応機種：IMT-2000端末全機種。
但し、外部接続端子にアンテナ端子を持たない機種では外部アンテナを接続しても機能しません。
平型端子を有している携帯端末では、対応しません。
AV機能を持たない携帯端末では映像は出力されません。
データ通信アダプタ
各接続端子の説明
● 「FOMA」：付属の専用接続ケーブルで端末の外部接続端子に接続してください。
● 「HS/AV」：ハンズフリー／ヘッドセット、AV。
市販の平型コネクタのイヤホンマイク、AVケーブルを接続して下さい。
● 「POWER」：電源入力端子です。
NTTドコモ純正のACアダプタ、DCアダプタを使用してください。
●  「ANTENNA」：外部アンテナ端子です。
ADP4を端末の外部接続端子に接続すると、外部アンテナに切り替わります。ADP4に外部アンテナを接続して使用してください。〈弊社製品：827-5、RTA827-5など〉
この製品は、外部接続端子に「平型イヤホン端子」と「ACアダプタ」と「アンテナ」を同時に接続できます。
平型端子を有している携帯端末では、音声／映像が出力されません。
F1カー データ通信アダプタが搭載されたフォーミュラカー
2004年度は、ボンネットアンテナも活躍。
パソコン、FOMA端末、電源ケーブル、アンテナは商品に含まれません。
FOMAはNTTドコモの登録商標です。FOMA® P2402・P2403・N2503は、NTTドコモの製品です。
